Urformen > Formverfahren:

Maschinenformverfahren

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Beim Maschinenformverfahren erfolgt der Gießvorgang entweder mit Kästen oder ohne Kästen.

Maschinenformen mit Kästen

Neben dem Verfahren mit verlorenen Form ist die Kastenformerei das wichtigste Verfahren zur Herstellung von Gussstücken in mittlerer bis millionenfacher Stückzahl.

Die Modelle werden in den meisten Fällen entweder aus Metall, Holz oder Kunststoff hergestellt, sind geteilt und werden nach Möglichkeit zur Hälfte auf jeder Modellplatte für den Unterkasten und den Oberkasten fest verschraubt.

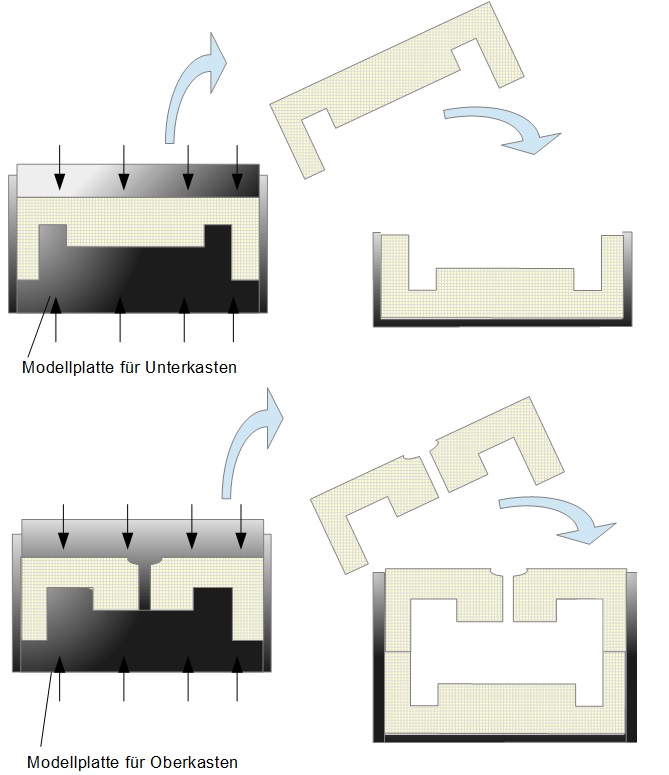

Verfahrensablauf

Zuerst verdichtet man den Formstoff im Unterkasten, danach hebt man diesen ab und wendet ihn. Nach dem gleichen Prinzip verfährt man mit dem Formstoff des Oberkastens. Im Anschluss wird ein Kern von Hand in den Unterkasten eingelegt und die beiden Kastenhälften miteinander verbunden. Der Oberkasten wird beschwert und der Gießvorgang kann beginnen. Nachdem das Gussstück abgekühlt ist wird es entformt.

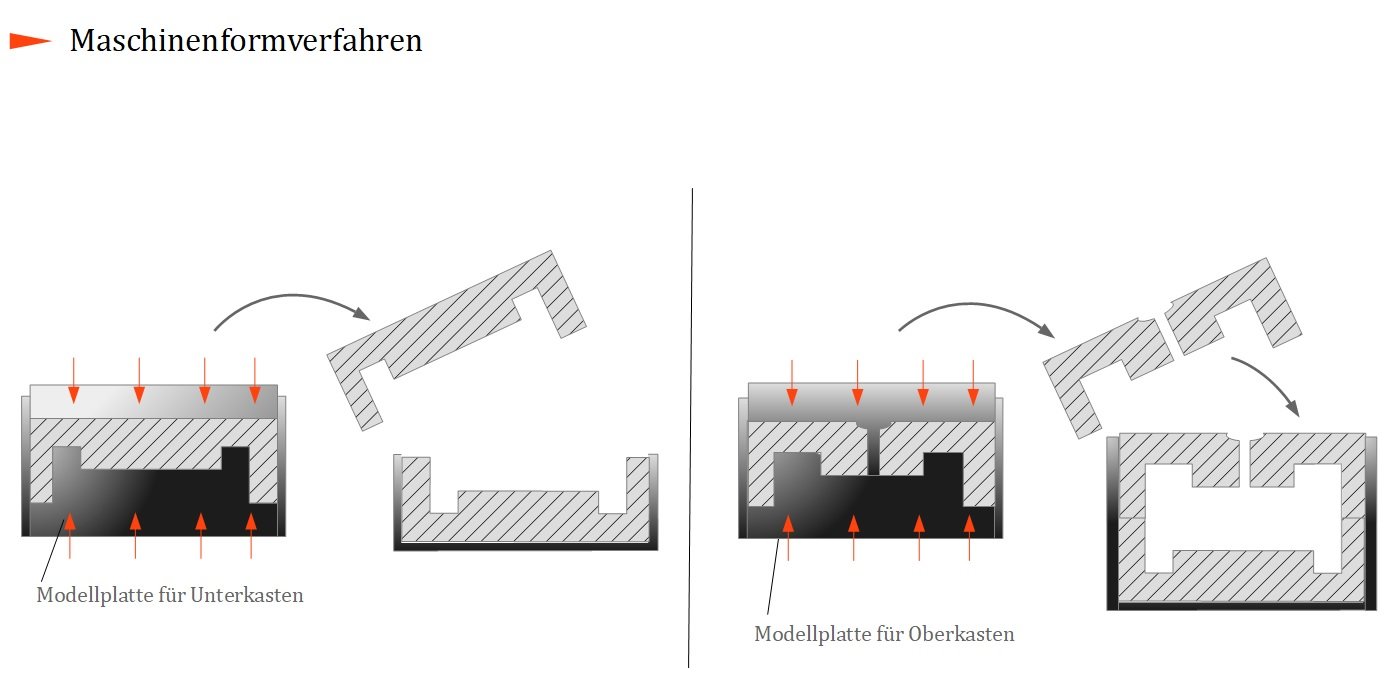

Maschinenformverfahren
Maschinenformverfahren

Merke

Das Maschinenformverfahren kommt immer dann zum Einsatz, wenn die Formkosten gegenüber dem Druck- und Kokillenguss erheblich niedriger sind.

Maschinenformen ohne Kästen

Beim kastenlosen Formgießverfahren kann auf den Kasten als stützendes Element verzichtet werden. Zuerst formt man die Formhälften, verdichtet diese, und setzt sie anschließend zusammen. Diese Verfahrensart hat den Nachteil, dass sie sich nur für Gussstücke mit geringem Volumen eignet.

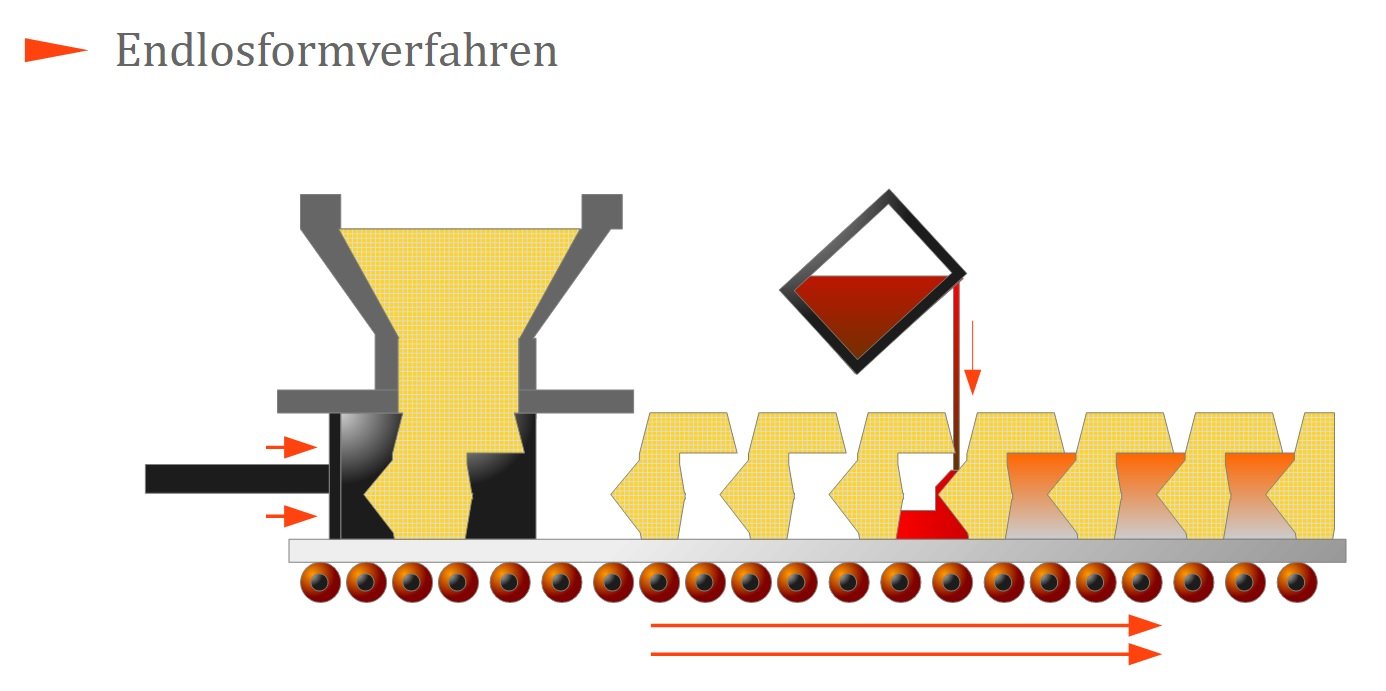

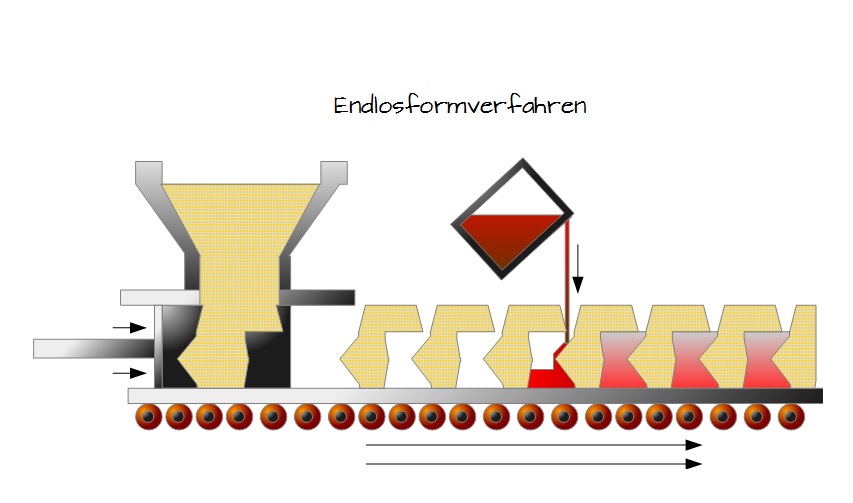

Eine besondere Ausprägung dieses Verfahrens ist das Endlosformverfahren. In der nächsten Abbildung sehen Sie die schematische Darstellung des Endlosformverfahrens

Endlosformverfahren
Endlosformverfahren
Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Das Maschinenformverfahren kommt immer dann zum Einsatz wenn die gegenüber dem Druck- und Kokillenguss erheblich niedriger sind.
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.
