Fertigungslehre

Bestandteile einer Form

Nachfolgend siehst du eine Auflistung der einzelnen Bestandteile einer Form und deren hauptsächliche Eigenschaften.

Einlauftrichter
  • besitzt eine konische oder bauchige Form

  • ermöglicht einen gleichmäßigen Zustrom des flüssigen Metalls hin zum Einlaufkanal

  • Bei komplizierten Bauteilen werden häufig mehrere Einlauftrichter verwendet.

Zuströmkanal
  • meistens senkrechter Verlauf

  • Die Fließgeschwindigkeit kann durch Schräg- oder Wellenformen beeinflusst werden.

Schlackenlauf
  • horizontale Anordnung

  • häufig Sägezahnverlauf an der Oberseite

  • reduziert die Schlacke

Auslauf
  • Verbindungselement zwischen Zulauf und FormHohlraum

  • tiefer gelegen als Auslauf - hält Schlacke zurück

Formhohlraum
  • wird mit Metall aufgefüllt

  • entspricht dem fertig gegossenen Werkstück

Steiger
  • Kanäle für überschüssiges Metall

  • versorgen Speiser mit notwendigem Metall

Speiser
  • gleichen den Schwund im Hohlraum aus

  • offene und geschlossene Ausführungen

Windpfeifen
  • Diese sind schmale Kanäle, welche die vorliegende Luft im Hohlraum sowie entstehende Gase während des Gießvorgangs und der anschließenden Erstarrung entweichen lassen.
Kühlelemente
  • Anbringung dort, wo Steiger nicht angebracht werden können

  • leiten Wärme ab

  • beschleunigen die Erstarrung

  • reduzieren Lunkerbildung



Gesamtübersicht

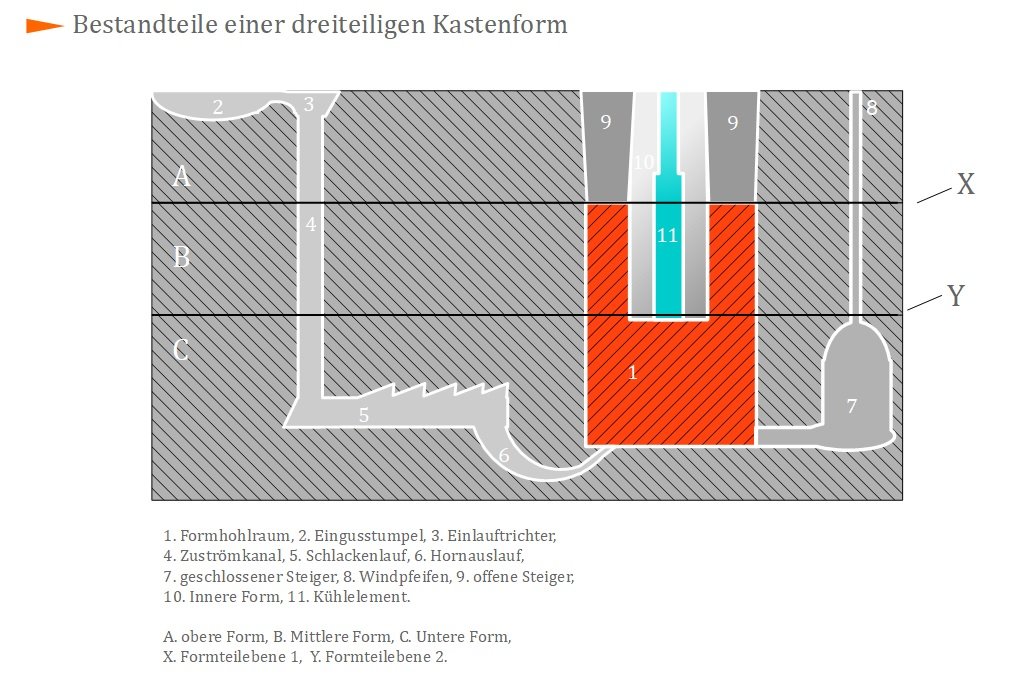

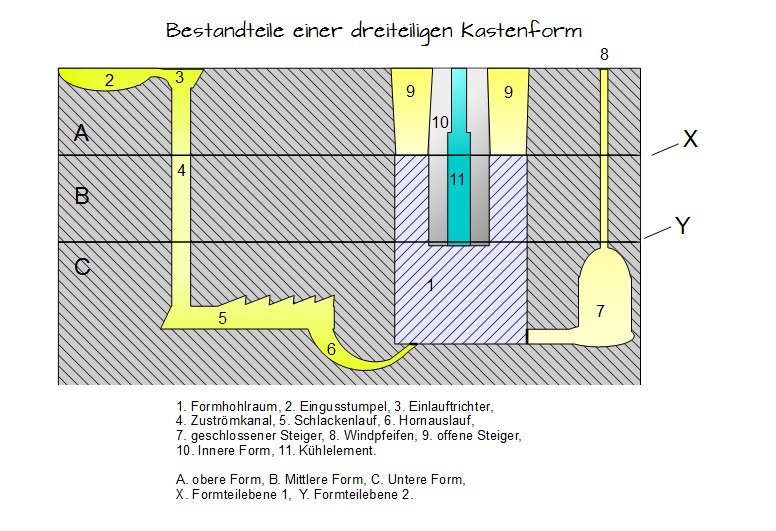

Bestandteile einer dreiteiligen Kastenform
Bestandteile einer dreiteiligen Kastenform
