Betriebszustand und Höhe des Schmierspalts

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

In diesem Kurstext gehen wir auf den Betriebszustand und die auszulegende Schmierspalthöhe eines Radiallagers ein.

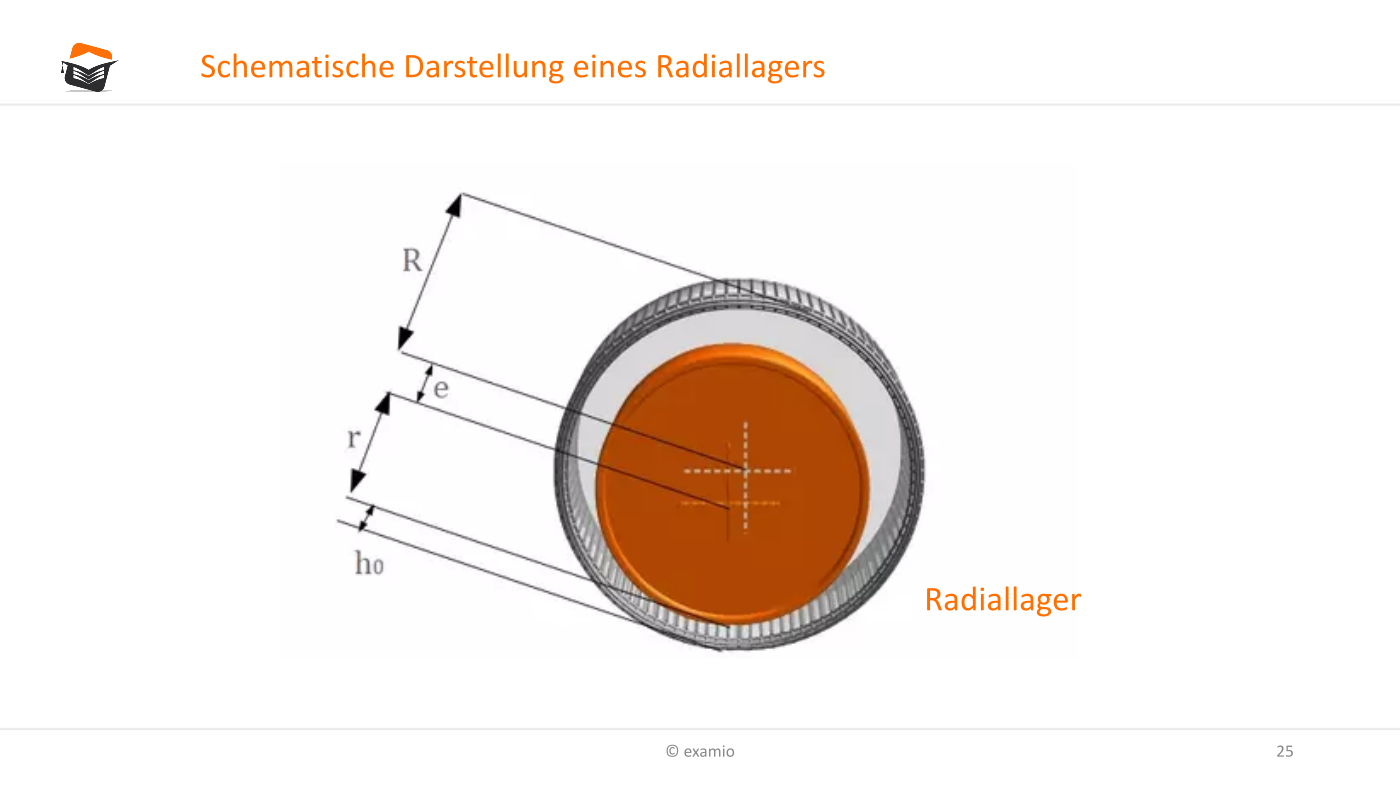

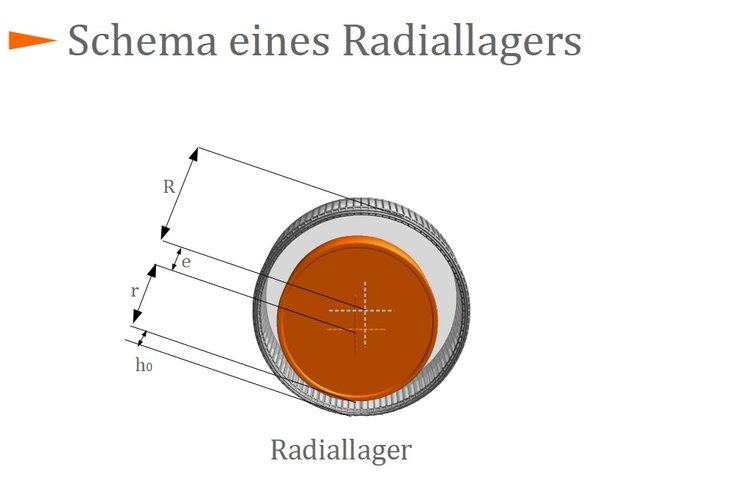

Die nachfolgende Abbildung zeigt den Seitenansicht einer Welle innerhalb eines Radiallagers.

Radiallager
Radiallager

Im Normalfall liegt die Welle exzentrisch in der Lagerbohrung des Radiallagers. Die in der Abbildung aufgeführten Größen sind nachfolgend nochmals aufglistet:

  • $R = $Bohrungsradius
  • $ r = $ Zapfenradius
  • $ e = $ Exzentrizität
  • $ h_0 = $ kleinste Spalthöhe
  • $ v = $ Drehgeschwindigkeit (keine Relevanz in der Berechnung)

Bevor wir nun die Formeln für die kleinste Spalthöhe, sowie für die Belastung des Radiallagers aufstellen, zeigen wir Ihnen zuvor die Gleichungen für die relative Exzentrizität und das relative Lagerspiel vor. Beide Größen sind dimensionslos und gehen in die späteren Gleichungen ein.

Methode

Man verwendet relative Größen um eine Vergleichbarkeit zwischen unterschiedlichen Lagergößen herstellen zu können.
Relative Exzentrizität

Die relative Exzentrizität $\varepsilon $ errechnet sich aus den Größen der Radien und der Exzentrizität.

Merke

Relative Exzentrizität: $\varepsilon = \frac{e}{R - r} $
  • $ e = $ Exzentrizität
  • $ R = $ Bohrungsradius
  • $ r = $ Zapfenradius
Relatives Lagerspiel

Das relative Lagerspiel $ \Psi $ lässt sich aus den vorliegenden Radien bestimmen.

Merke

Relatives Lagerspiel: $\Psi  = \frac{R - r}{R} $
  • $ R = $ Bohrungsradius
  • $ r = $ Zapfenradius

Spalthöhe

Nachdem Sie nun wissen wie man die dimensionslosen Kennzahlen errechnet, stellen wir nun zuerst die Gleichung für die kleinste Spalthöhe auf, die über den Lagerumfang hinweg auftreten kann.

Merke

Kleinste Spalthöhe: $ h_0 = r \cdot \Psi \cdot (1 - \varepsilon) \le h_{0 zul} $

Lagerbelastung

Als nächstes bestimmen wir nun aus unseren bisher gegebenen und weiteren Größen die auftretende Belastung für das Radiallager.

Merke

Lagerbelastung: $ F = \frac{ 1 \cdot \nu \cdot \omega \cdot B \cdot R}{\Psi^2} \cdot So $

Die notwendigen neuen Größen sind:

  • $ \nu = $ Viskosität des Schmiermittels bei gegebener Temperatur
  • $ \omega = $ Winkelgeschwindigkeit
  • $ B = $ Breite des Radiallagers
  • $ So = $ Sommerfeldzahl

Sommerfeldzahl

Die Sommerfeldzahl $ So $ ist eine dimensionslose Kennzahl und stellt einen Zusammenhang zwischen Traglast, Geometrie, Drehzahl und Viskosität des verwendeten Öls her.

Merke

Sommerfeldzahl: $ So = \frac{\overline{p} \cdot \Psi^2}{\nu \cdot \omega} $

$\overline{p} $ = Mittlere Flächenpressung

Merke

Mittlere Flächenpressung: $ \overline{p} = \frac{F}{B \cdot D} $

$ B \cdot D = $ Projektionsfläche

SommerfeldzahlGeltungsbereich
So ≤ 1 Schnelllaufbereich
1 < So < 3 Mittellastbereich
So > 3 Schwerlastbereich
1 < So < 10 Sollgrenzen in der Praxis
10 < So ≤ ∞ Mischreibungsgebiet
So = ∞ Stillstand (Haftreibung)

Methode

Für Lager mit identischem Betriebszustand gelten die gleichen Sommerfeldzahlen.
Multiple-Choice
Befindet sich ein Lager im gleichen Betriebszustand wie ein anderes Lager, so gelten dennoch unterschiedliche Sommerfeldzahlen. Richtig?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
