Lagerstellengestaltung

Je nach Anwendungsfall und unterschiedlicher Axiallastaufnahme eignen sich Lager unterschiedlich gut.

Das beste Ergebnis erzielt man für gewöhnlich mit einer Kombination von Fest- und Loslager. Dabei werden Axialkräfte $ F_a $ nur vom Festlager übernommen und das bzw. die Loslager übernehmen nur die Radialkräfte $ F_r $.

Die in den Lagern jeweils wirkende äquivalente Lagerbelastung $ P $ muss über die real wirkende Radialkräft $ F_r $ sowie Axialkraft $ F_a $ ermittelt werden (siehe oben) und kann dann zur Bestimmung der nominellen Lagerlebensdauer herangezogen werden.

Grundvoraussetzung für eine Festlager-Loslager-Kombination ist, dass die das Lager umgebende Konstruktion das Festlager fixiert und dem Loslager eine Verschiebbarkeit erlaubt.

Weitere wichtige Vorraussetzungen für eine erfolgreiche Festlager-Loslager-Kombination sind:

• Es muss eine statische Bestimmtheit der Lager vorliegen.
• Es dürfen keine Zwangskräfte infolge von Wärmedehnungen entstehen.

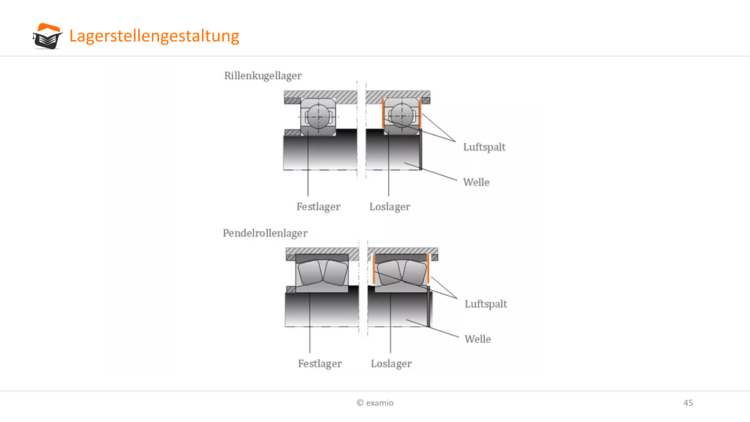

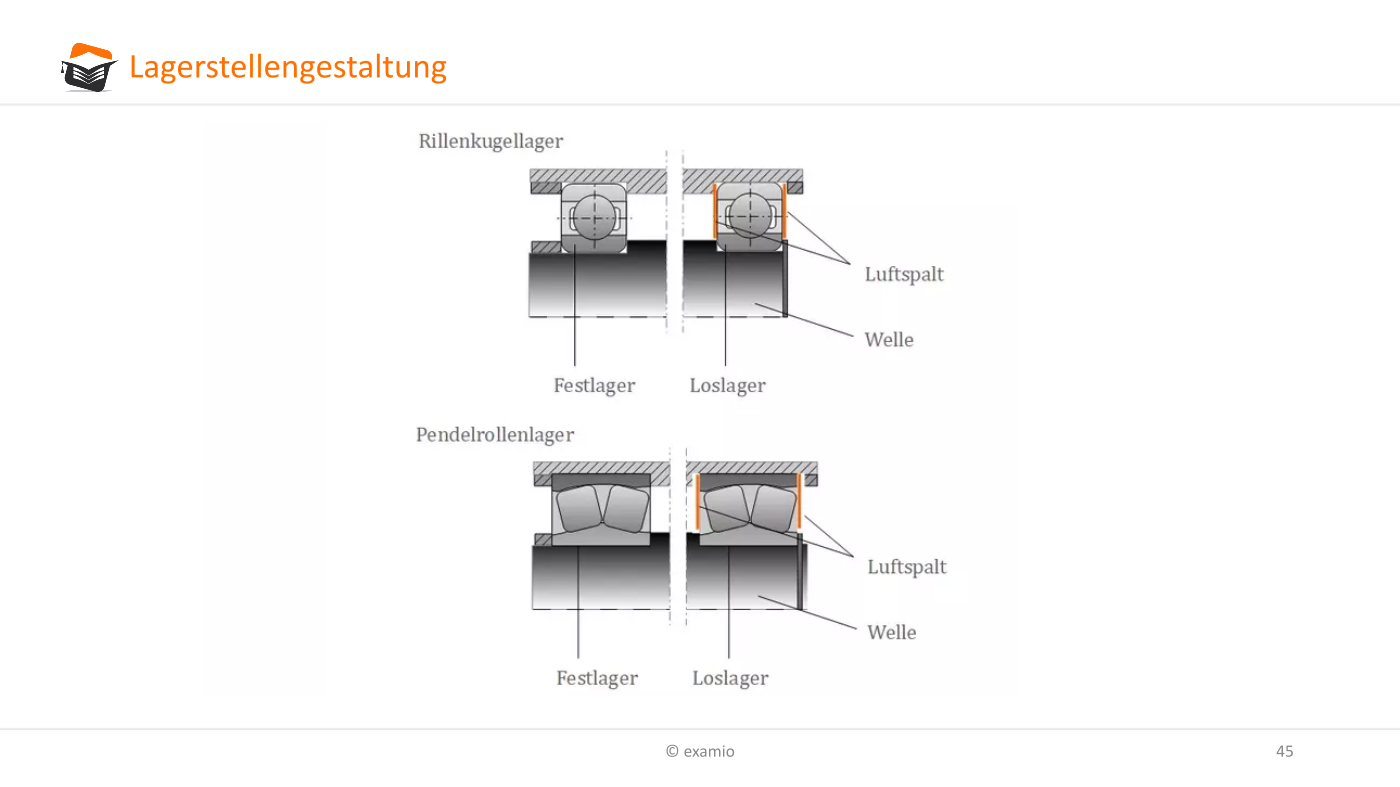

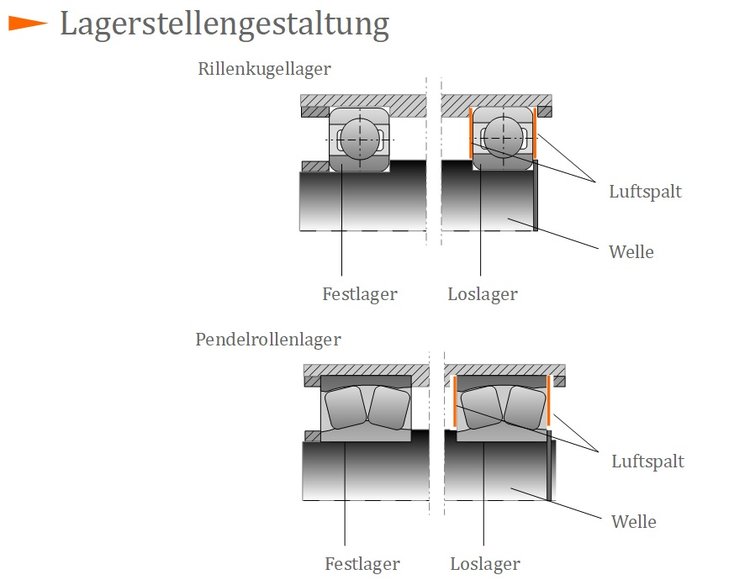

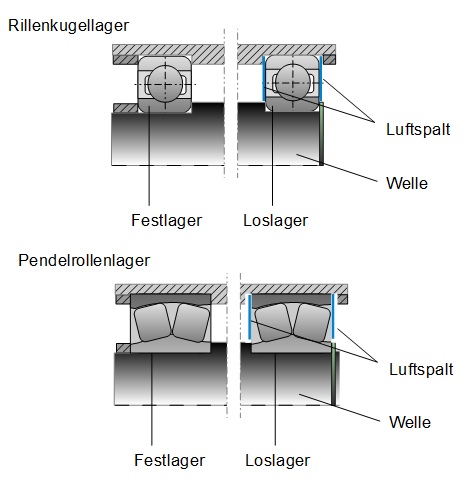

Abschließend siehst du in der nachfolgenden Abbildung eine Darstellung von zwei Paarungsvarianten für eine Lageranordnung.
