Wärmedehnungen

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Ähnlich wie bei einer Belastung durch eine äußere Zugkraft, dehnt sich ein Körper unter Wärmeeinfluss aus. Alle Stoffe ändern ihr Volumen in Abhängigkeit von der Temperatur. Üblicherweise dehnt sich ein Körper beim Erwärmen in alle Richtungen gleich aus (es gibt Ausnahmen). Mittels Experimenten hat man herausgefunden, dass bei gleichförmiger Erwärmung von Stäben, die Thermische Dehnung $\epsilon_{th}$ proportional zur Temperaturänderung $\triangle T$ steht:

Methode

$\epsilon_{th} = \alpha_{th}\; \triangle T $                               Thermische Dehnung

mit

$\epsilon_{th} \rightarrow $ Thermische Dehnung

$\alpha_{th} \rightarrow $ Thermischer Ausdehnungskoeffizient [in $\frac{1}{K}$]

$\triangle T \rightarrow $ Temperaturdifferenz in Bezug auf die Ausgangstemperatur $ T_0 $

Der thermische Ausdehnungskoeffizient $\alpha_{th}$ ist eine Werkstoffkonstante und wird in der Einheit $1/K $ angegeben. In der nachfolgenden Tabelle finden sich einige Wärmedehnungskoeffizienten für verschiedene Werkstoffe:

Materialbezeichnung E-Modul in kN/mm² $\alpha_{th}$ [1/K]
Ferritischer Stahl 210 12 . 10-6
Kupfer 130 16 . 10-6
Blei 19 26 . 10-6
Glas 70 0,1 . 10-6 -9,0 . 10-6
Beton 22-45

1 . 10-6


Thermische Dehnungen sind reversibel, d.h. nach Rückkehr in die Ausgangstemperatur verschwinden die thermischen Verformungen wieder. Ist allerdings der betrachtete Werkstoff beim Erwärmen behindert, z.B. durch Auflager, so können sich die thermischen Verformungen nicht ungehindert ausbreiten. Dies führt dazu, dass thermische Spannungen hervorgerufen werden. Diese Wärmespannungen bewirken mechanische Verformungen, d.h. elastische oder plastische Dehnungen. Im Weiteren wird davon ausgegangen, dass es sich um rein-elastische (keine plastischen) Verformungen $\epsilon$ handelt für die das Hookesche Gesetz gilt. Das bedeutet also, dass zusätzlich zu den Wärmedehnungen $\epsilon_{th}$ noch die bereits bekannten elastischen Dehnungen $\epsilon = \frac{\sigma}{E}$ auftreten, sobald der Werkstoff behindert wird.

Thermische Dehnungsbehinderung

Liegt nun eine Dehnungsbehinderung des Werkstoffes bei der Erwärmung vor, so muss neben der Wärmedehnung die elastische Dehnung berücksichtigt werden. Man kann dann die Gesamtdehnung durch Addition der beiden Anteile ermitteln:

$\epsilon_{ges} =  \epsilon + \epsilon_{th}$


Es ergibt sich mit

$\epsilon_{th} =  \alpha_{th} \triangle T$

$\epsilon =  \frac{\sigma}{E}$

die folgende Gesamtdehnung:

Methode

$\epsilon_{ges} = \frac{\sigma}{E} + \alpha_{th} \triangle T$   Gesamtdehnung

Durch diese Gleichung ist es zudem möglich, die Spannung $\sigma$ durch Umstellen und Auflösen zu ermitteln, wenn die anderen Faktoren gegeben sind. Es ergibt sich:

Methode

$\sigma = E(\epsilon - \alpha_{th} \triangle T) $     Spannung bei Wärmedehnungen

Aus der Gleichung wird deutlich, dass sich die Spannung um den thermischen Anteil vermindert.

Merke

Unbehinderte Dehnungen bestehen ausschließlich aus einem thermischen Anteil $\epsilon_{ges} = \epsilon_{th} = \alpha_{th} \triangle T$. Eine Spannung tritt infolgedessen nicht mehr auf.  Erst wenn der Werkstoff einer Behinderung unterliegt, muss die elastische Dehnung zusätzlich berücksichtigt werden $\epsilon_{ges} = \alpha_{th} \triangle T + \frac{\sigma}{E}$.

Anwendungsbeispiel: Wärmedehnungen

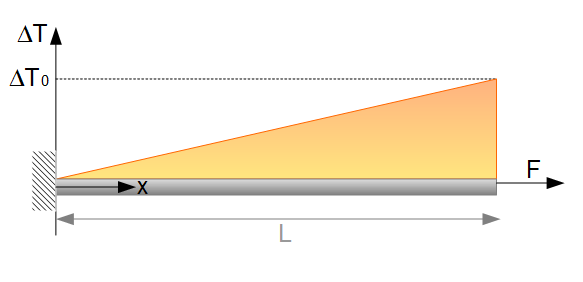

Wärmedehnungen am Zugstab Beispiel

Beispiel

Gegeben sei der oben abgebildete Stab aus ferritischem Stahl, welcher durch die Kraft $F$ und die Temperaturänderung $\triangle T(x)$ belastet wird.

Gegeben: $L = 2m$, $A = 10 cm^2$, $E = 210.000 \frac{N}{mm^2}$, $\alpha_{th} = 12 \cdot 10^{-6} \frac{1}{K}$, $F = 2.000 N$, $\triangle T_0 = 25 K$.

Wie groß ist die Längenänderung $\triangle l$ des Stabes?

Die Längenänderung $\triangle l$ des Stabes bestimmt sich aus der Gleichung:

$\epsilon = \frac{\triangle l}{l_0}$

Umstellen nach $\triangle l$ ((Hier: $L = l_0$):

$\triangle l = \epsilon \cdot L$

Um die Längenänderung zu bestimmen, muss die Dehnung zunächst berechnet werden. Diese ergibt sich zu:

$\epsilon_{ges} = \frac{\sigma}{E} + \alpha_{th} \triangle T$

Die Temperatur $\triangle T$ ist in diesem Fall nicht konstant, sondern steigt mit zunehmendem $x$ linear an, bis sie ihr Maximum bei $x = L$ erreicht hat. Um den Temperaturverlauf zu bestimmen, muss die Gerade (blau) bestimmt werden:

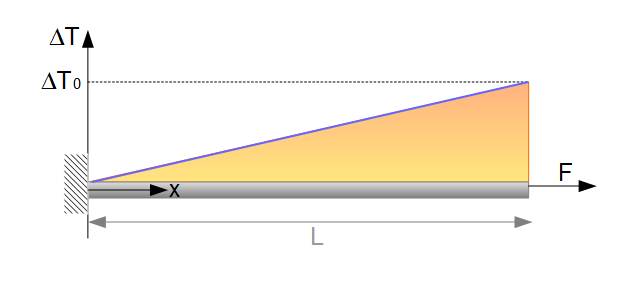

Wärmedehnungen Beispiel

Die Steigung $m$ ist: $L$ nach rechts und $\triangle T_0$ nach oben:

$m = \frac{\triangle T_0}{L}$

Die allgemeine Geradengleichung ergibt sich zu:

$f(x) = mx + b$    wobei $m$ die Steigung und $b$ den Beginn auf der Ordinate darstellt.

In diesem Fall:

$\triangle T(x) = \frac{T_0}{L} \cdot x + 0$

Methode

$\triangle T(x) = \frac{T_0}{L} \cdot x$

Da nun der Temperaturverlauf gegeben ist, kann dieser in die Gleichung für die Gesamtdehnung eingesetzt werden:

$\epsilon_{ges} = \frac{\sigma}{E} + \alpha_{th} \cdot \frac{T_0}{L} \cdot x$

Als nächstes wird die Normalspannung $\sigma = \frac{N}{A}$ bestimmt, indem der Stab geschnitten wird:

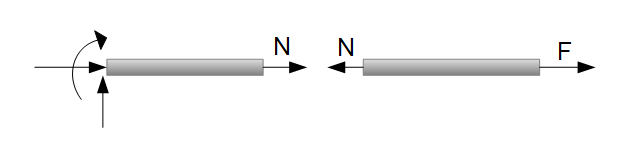

Wärmedehnungen Schnittgrößen Normalkraft

Die Normalkraft $N$ kann entweder anhand des rechten oder des linken Stabelements berechnet werden. Da die Auflagergrößen für die Einspannung nicht bekannt sind, wird die rechte Seite zur Berechnung verwendet:

$\rightarrow: -N + F = 0 \; N = F$

Die Spannung bestimmt sich also zu:

$\sigma = \frac{N}{A} = \frac{F}{A} = \frac{2.000 N}{0,001 m^2} = 2.000.000 N/m^2$

Eingesetzt in die Gleichung für die Gesamtdehnung:

$\epsilon_{ges} = \frac{2.000.000 N/m^2}{E} + \alpha_{th} \cdot \frac{T_0}{L} \cdot x$

Alle übrigen bekannten Werte einsetzen (Achtung: Umrechnung von $N/mm^2$ in $N/m^2$):

$\epsilon_{ges} = \frac{2.000.000 N/m^2}{\frac{210.000 N/m^2}{1,0 \cdot 10^{-6}}} + 12 \cdot 10^{-6} \frac{1}{K} \cdot \frac{25 K}{2 m} \cdot x$

$\epsilon_{ges} = 9,524 \cdot 10^{-6} + 0,00015 \frac{1}{m} \cdot x$.

Es ergibt sich also eine Dehnung, welche abhängig von $x$ ist. Hier können nun die Formeln aus dem Abschnitt Dehnung (Stabelement) herangezogen werden:

Methode

$\triangle l = u(l) - u(0) = \int_0^l \epsilon(x) \; dx$

Einsetzen der Dehnung in die Formel:

$\triangle l = \int_0^l (9,524 \cdot 10^{-6} + 0,00015 \frac{1}{m} \cdot x) \; dx$

Integration:

$\triangle l = [9,524 \cdot 10^{-6} x + 0,00015 \frac{1}{m} \frac{1}{2} x^2]_0^L$

$\triangle l = 9,524 \cdot 10^{-6} \cdot L + 0,00015 \frac{1}{m} \frac{1}{2} L^2$

Einsetzen von $L = 2m$:

$\triangle l = 9,524 \cdot 10^{-6} \cdot 2m + 0,00015 \frac{1}{m} \frac{1}{2} (2m)^2$

$\triangle l = 0,000319 m$

Die Verlängerung des Stabes beträgt 0,000319 m.

Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Die Formel $\epsilon = \epsilon_{th} + \epsilon_{el}$ beschreibt die eines Körpers.
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.
