Anwendungsbeispiel: Übertragungsverhalten

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

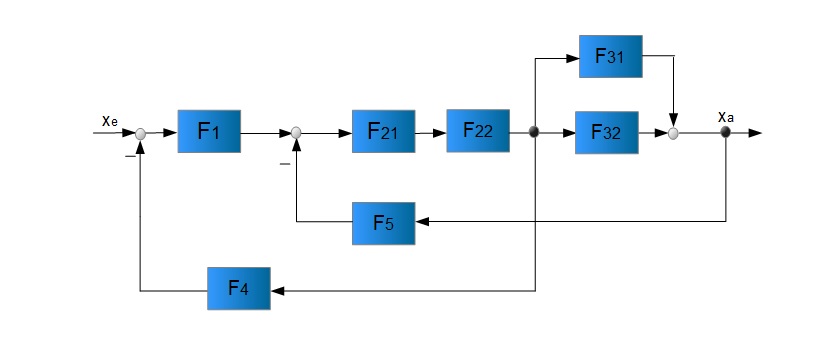

In diesem Anwendungsbeispiel soll nun das Übertragungsverhalten von $ x_a $ in Abhängigkeit von $ x_e $ ermittelt werden. Hierzu wollen wir den vorliegenden Wirkungsplan schrittweise vereinfachen.

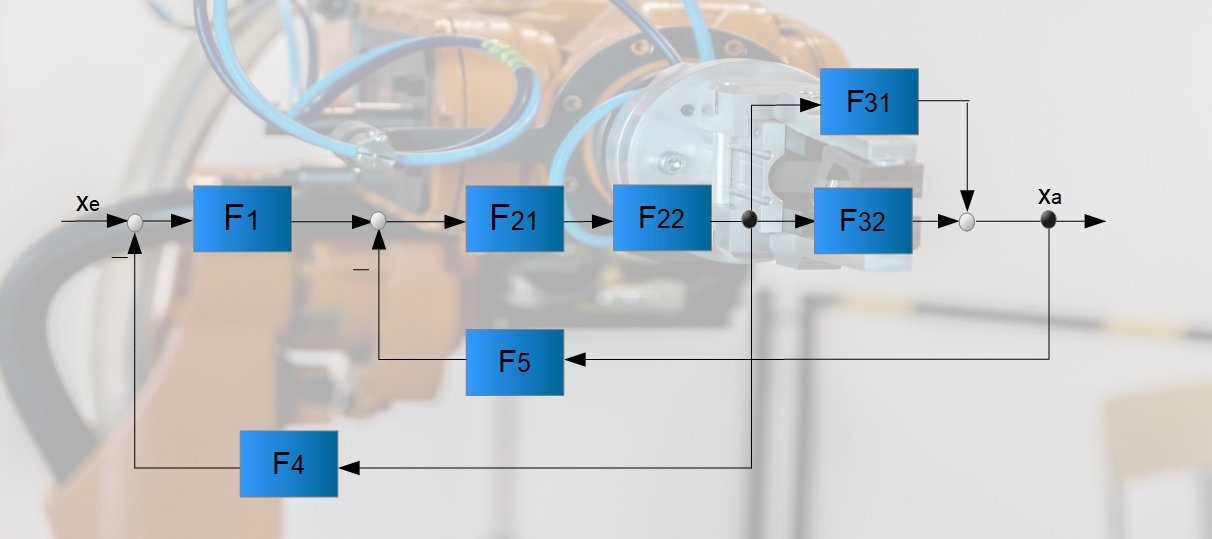

Übertragungselemente
Übertragungselemente

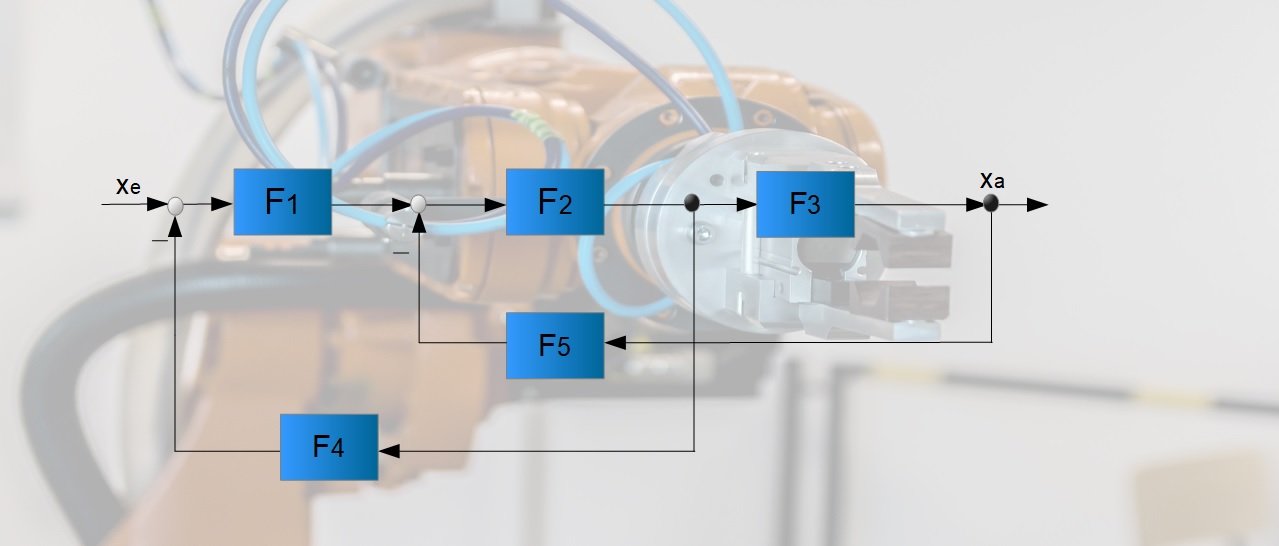

1. Schritt: Zusammenfassen von $ F_{21} $ und $ F_{22} $ durch Verwendung der Umformungsregel 2
1. Umformung
1. Umformung

$ F_2 = F_{21} \cdot F_{22} $

2. Schritt: zusammenfassen von $ F_{31} $ und $ F_{32} $ durch Verwendung der Umformungsregel 1
2. Umformung
2. Umformung

$ F_3 = F_{31} + F_{32} $

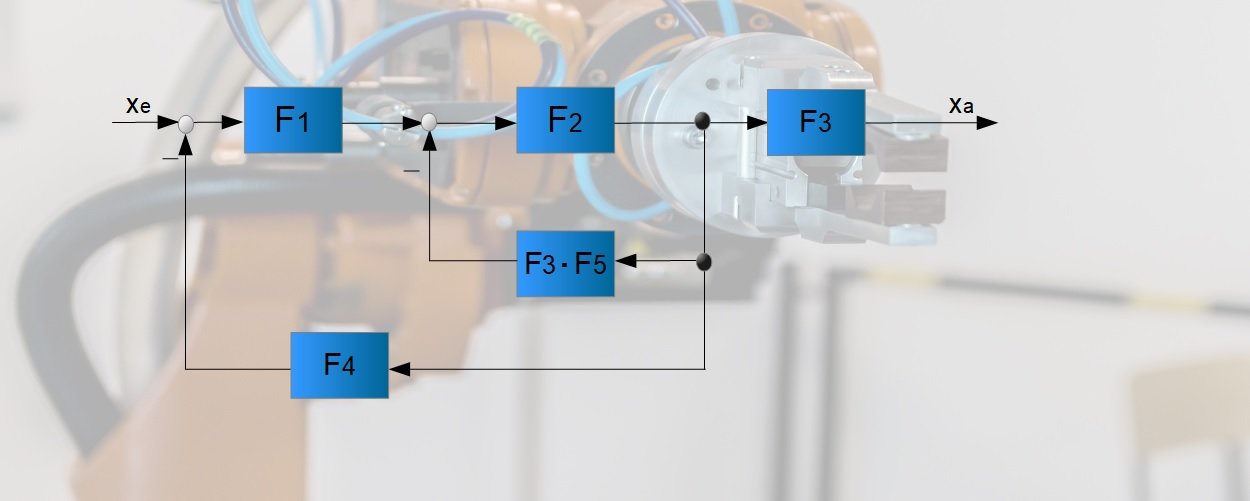

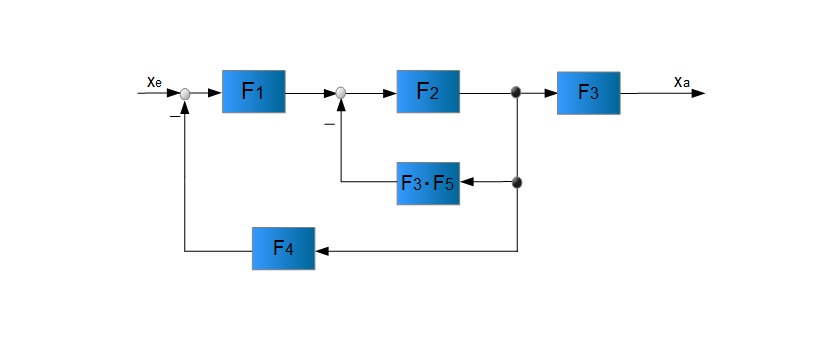

3. Schritt: Verschieben von $ F_5 $ durch Verwendung der Umformungsregel 6
3. Umformung
3. Umformung

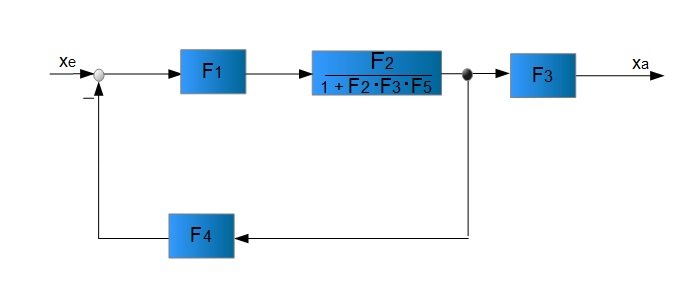

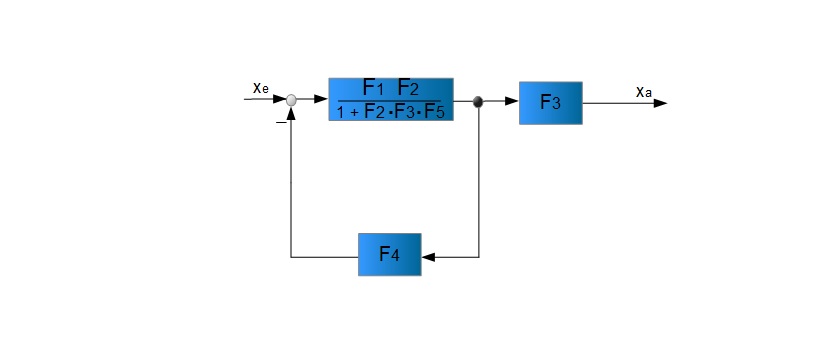

4. Schritt: Erzeugung einer Kreisstruktur mit $ F_2 $ und $ F_3 \cdot F_5 $ durch Verwendung der Umformungsregel 3
4. Umformung
4. Umformung

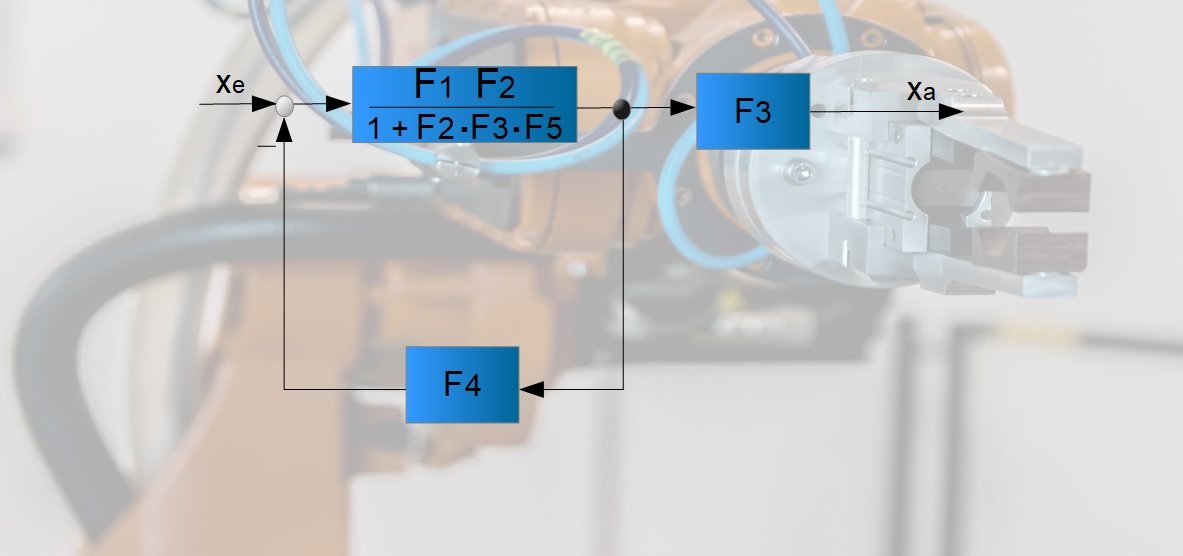

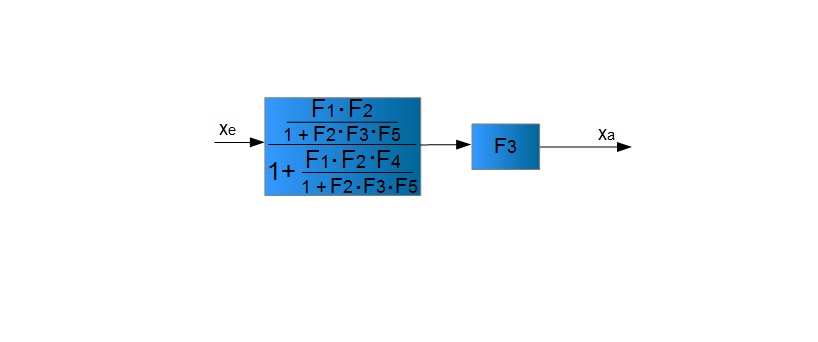

5. Schritt: Zusammenfassen von $ F_1 $ und $ \frac{F_1 \cdot F_2}{1 + F_2} \cdot F_3 \cdot F_5 $ durch Verwendung der Umformungsregel 1
5. Umformung
5. Umformung

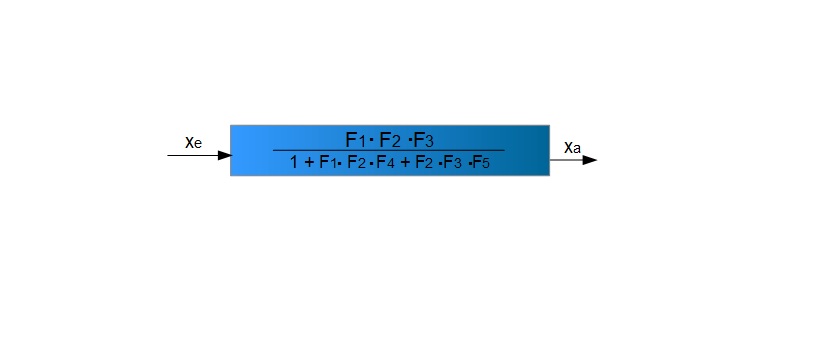

6. Schritt: Ersetzen der Kreisstruktur durch Verwendung der Umformungsregel 3
6. Umformung
6. Umformung

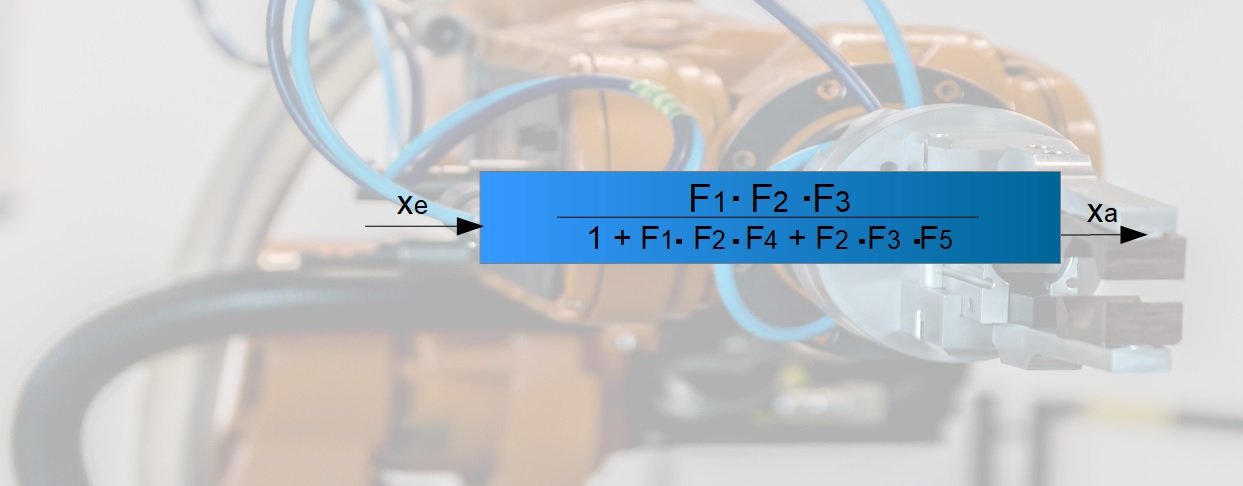

7. Schritt: Vereinfachen der Gleichung durch Verwendung der Umformungsregel 2
7. Umformung
7. Umformung

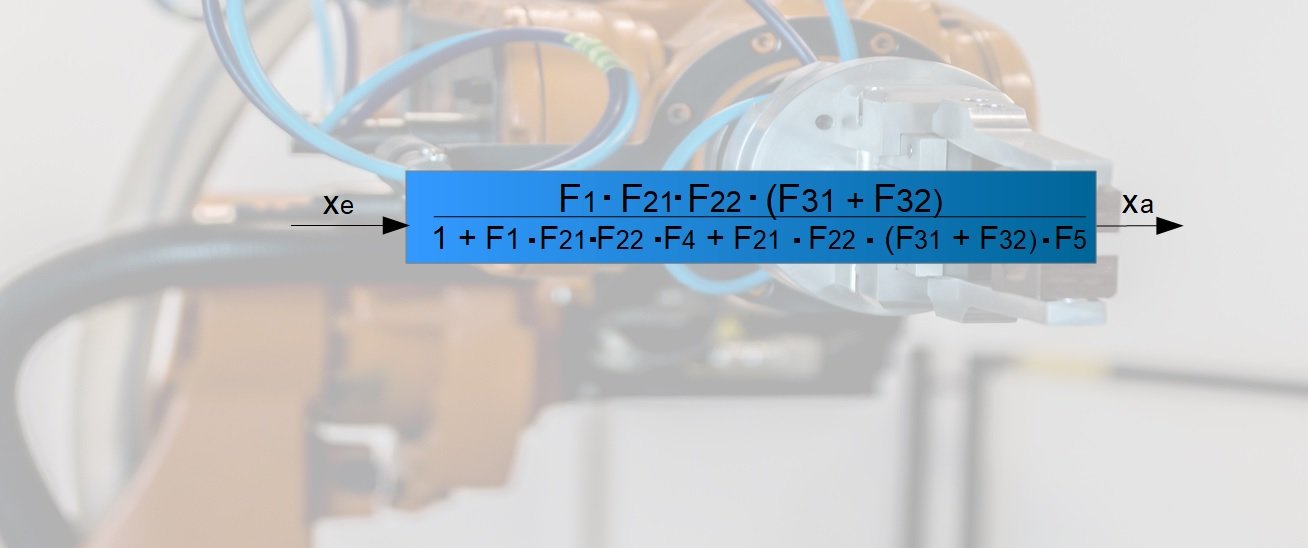

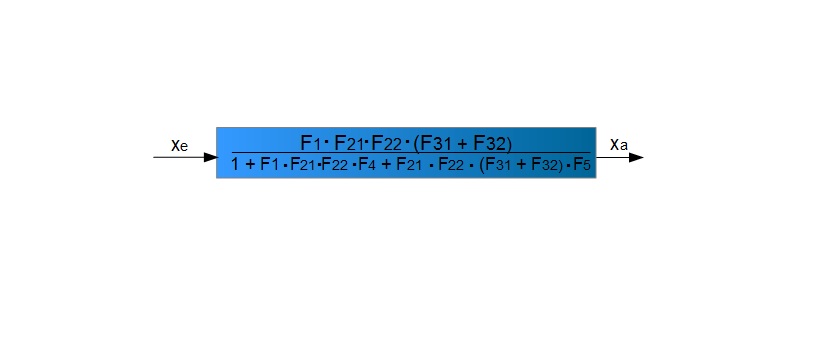

8. Schritt: Einsetzen der Werte für $ F_2 $ und $ F_3 $
8. Umformung
8. Umformung
9. Schritt: Aufstellung der notwendigen Gleichung zur Berechnung des Übertragungsverhaltens $ x_a $ in Abhängigkeit von $ x_e $

$ x_a = \frac{F_1 \cdot F_{21} \cdot F_{22} \cdot ( F_{31} + F_{32})}{1 + F_1 \cdot F_{21} \cdot F_{22} \cdot F_4 + F_{21} \cdot F_{22} \cdot (F_{31} + F_{32}) \cdot F_5} \cdot x_e $

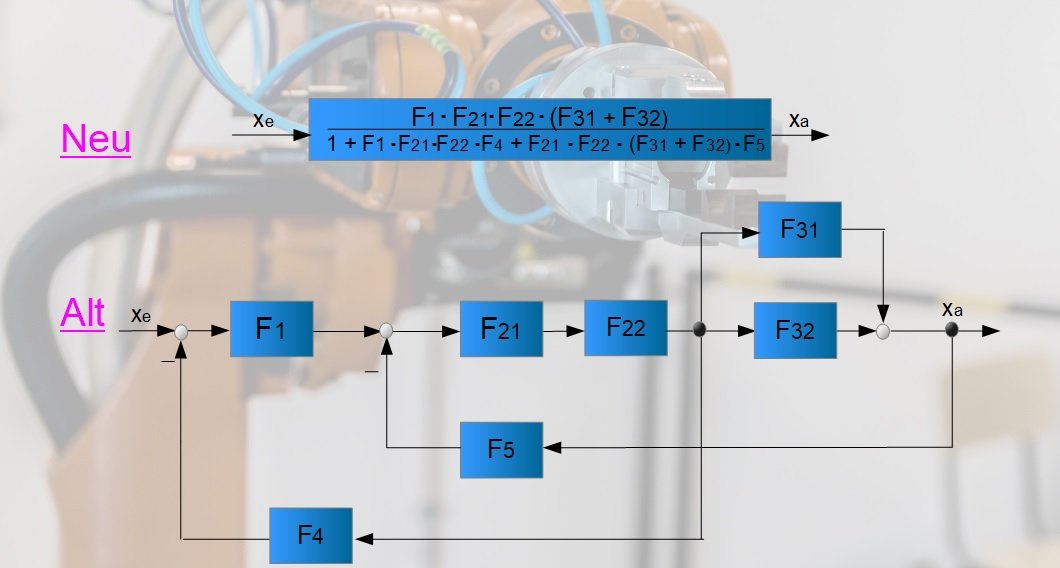

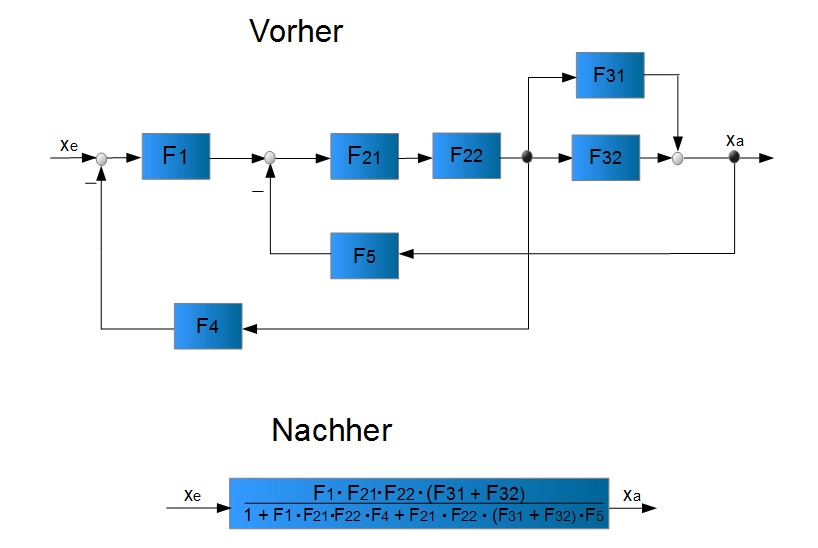

Abschließend möchten wir Ihnen noch einmal die Anfangsform und die Endform des Wirkungsplan gegenüberstellen:

Anfangsform und Endform
Anfangsform und Endform
