LAPLACE Transformation > Anwendungsarten der LAPLACE-Transformation:

Ähnlichkeitssatz

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Mit dem Ähnlichkeitssatz kann die unbekannte LAPLACE-Transformierte einer Zeitfunktion unter Kenntnis der LAPLACE-Tranformierten einer anderen Zeitfunktion berechnet werden.

Merke

Mit dem Ähnlichkeitssatz lassen sich die Bildvariablen berechnen, wenn die Variable $ t $ mit einer Konstanten multipliziert wird. Die Bedingung hierfür ist, dass die Konstante $ a > 0 $ und reell ist.

 Die Gleichung für die LAPLACE-Transformierte ist wie folgt:

Methode

Ähnlichkeitssatz: $ L \{f(a\cdot t)\} = \frac{1}{a} \cdot f( \frac{s}{a}) $ sowie $ L\{f(\frac{t}{a})\} = a \cdot f(a\cdot s) $
Anwendungsbeispiel:

Beispiel

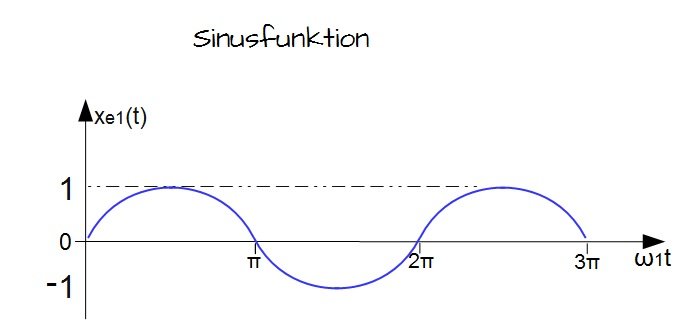

Erneut liegt eine Sinusfunktion $ x_{e1}(t) $ vor. Wir möchten nun die LAPLACE-Transformierte von $ x_{e2}(t) $ bestimmen.
Ähnlichkeitssatz
Ähnlichkeitssatz

Die Gleichung für die Sinusfunktion ist: $ x_{e1}(t) = sin (\omega_1 t) $

Für die LAPLACE-Transformation gilt dann:

Methode

$ x_{e1}(s) = L\{sin(\omega_1 t\} = \frac{\omega_1}{s^2 + \omega_1^2} $

Aus diesen  beiden Gleichungen lässt sich dann die LAPLACE-Transformierte der Zeitfunktion $ x_{e2}(t)$, also

Methode

$ x_{e2}(t) = \sin(\omega_2 t) = \sin(\omega_2 t), $ mit $ \omega_2 = 0,5 \cdot \omega_1 $

unter Verwendung des Ähnlichkeitssatzes berechnen:

Methode

$ x_{e2}(s) = L \{sin(\omega_2 t)\} = L\{sin(0,5 \cdot \omega_1 t)\} = \frac{1}{0,5} \cdot \frac{\omega_1}{(\frac{s}{0,5})^2 + \omega_1^2} = \frac{0,5 \cdot \omega_1}{s^2 + ( 0,5 \cdot \omega_1)^2} $

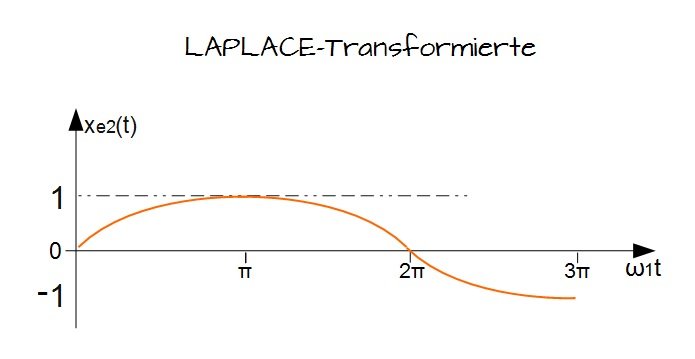

Im zweiten Schritt ist es dann auch kein Problem mehr die zweite Zeitfunktion grafisch darzustellen:

Ähnlichkeitssatz
Ähnlichkeitssatz

Merke

Kurz gesagt: Liegen zwei bekannte Zeitfunktionen vor, von denen zudem für die eine die LAPLACE-Transformierte bekannt ist, sowie eine Verhältnisangabe (hier  $ \omega_2 = 0,5 \cdot \omega_1 $) , so kann mit dem Ähnlichkeitssatz die unbekannte LAPLACE-Transformierte der anderen Zeitfunktion berechnet werden.
