Balkenbiegung > Flächenträgheitsmomente:

Satz von Steiner für zusammengesetzte Flächen

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

In der bisherigen Annahme wurde immer davon ausgegangen, dass es sich bei der Bestimmung der Flächenträgheitsmomente um einteilige Flächen handelt. In der Praxis ist es jedoch häufig der Fall, dass Flächen aus zwei oder unzähligen Einzelflächen zusammengesetzt sind, sei es durch Klebung, Verschraubung oder etwaiges. Liegt eine besondere geometrische Figur vor, beispielsweise ein aus zwei Flächen bestehender Winkel oder ein aus vier Flächen bestehender Rahmen, empfiehlt es sich den "Gesamt"- Flächenträgheitsmoment der geometrischen Figur durch die Bestimmung der Flächenträgheitsmomente der Teilflächen zu berechnen. Dabei entspricht das "Gesamt"- Flächenträgheitsmoment der Summe der Flächenträgheitsmomente der Teilflächen.

In diesem Abschnitt wird die Bestimmung der Flächenträgheitsmomente bei zusammengesetzten Flächen mit Hilfe der Steinerschen Sätze beschrieben. Es erfolgt zunächst die Beschreibung der Vorgehensweise und danach ein ausführliches Beispiel.

Flächenträgheitsmoment für mehrere Flächen

Satz von Steiner - zusammengesetzte Flächen
Satz von Steiner - zusammengesetzte Flächen

Besteht eine Fläche aus mehreren Teilflächen $A_i$, so können die Flächen dieser miteinander addiert werden. Für zwei Teilflächen, die sich auf das $y, z$-Koordinatensystem beziehen, gilt:

$ A_{ges} = A_1 + A_2 $

Somit gilt auch, dass sich die Integration über die Gesamtfläche $ A_{ges}$ in zwei Integrale über die Teilflächen $ A_1 , A_2 $ aufspalten lässt.

Für das obige $y^*,z^*$-Koordinatensystem gilt dann entsprechend für zwei Flächen:

$\ I_{y^*} = \int_{A_{ges}} z^{*2} \; dA_{ges} = \int_{A_1} z^{*2} \; dA_{ges} + \int_{A_2} z^{*2} \; dA_{ges} $

Video: Satz von Steiner für zusammengesetzte Flächen

In der bisherigen Annahme wurde immer davon ausgegangen, dass es sich bei der Bestimmung der Flächenträgheitsmomente um einteilige Flächen handelt. In der Praxis ist es jedoch häufig der Fall, dass Flächen aus zwei oder unzähligen Einzelflächen zusammengesetzt sind, sei es durch Klebung, Verschraubung oder etwaiges.

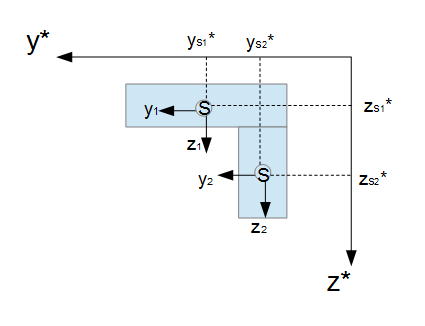

Flächenträgheitsmomente der Teilflächen bezogen auf den eigenen Flächenschwerpunkt

Häufig tritt das Problem auf, dass die Flächenträgheitsmomente der Teilflächen $ A_i $ nur für ein sich auf den eigenen Flächenschwerpunkt $ S_i $ beziehendes Achsensystem vorliegen. In diesem Fall ist folgende Vorgehensweise zu empfehlen:

1. Für alle Teilflächen müssen die Koordinaten $ y_{S_i}^*, z_{S_i}^* $ der Schwerpunkte $ S_i $ der Teilflächen im $y^*-z^*-$ Bezugssystem bestimmt werden.

2. Anschließend gilt es alle Flächenträgheitsmomente $ (I_{y})_i, (I_{z})_i, (I_{yz})_i $ für die Schwerpunkte $ S_i $ zu bestimmen (bzw. aus Tabellen abzulesen).

3. Zuletzt wendet man den Steinerschen Satz an:

$ I_{y^*} = \sum_{i=1}^n (I_{y^*})_i = \sum_{i=1}^n [(I_y)_i + z_{S_i}^{*2} \; A_i] $

$ I_{z^*} = \sum_{i=1}^n (I_{z^*})_i = \sum_{i=1}^n [(I_z)_i + y_{S_i}^{*2} \; A_i] $

$ I_{y^*z^*} = \sum_{i=1}^n (I_{y^*z^*})_i = \sum_{i=1}^n [(I_{yz})_i - y_{S_i}^*z_{S_i}^* \; A_i] $

Durch dieses Vorgehen kann auch die oben beschriebene Problematik systematisch gelöst werden.

Anwendungsbeispiel: Zusammengesetzte Fläche

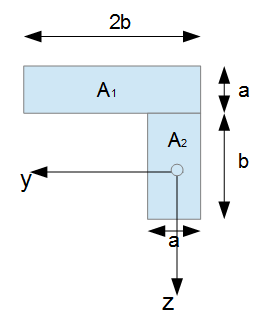

Es sei folgende Fläche mit ihren Teilflächen gegeben:

Beispiel zusammengesetzte Flächen

Es sollen die Flächenträgheitsmomente für die obige Fläche $A$ (bestehend aus den beiden Teilflächen $A_1$ und $A_2$) bezogen auf das $y,z$-Koordinatensytem berechnet werden.

Da es sich um zwei Rechtecke handelt und das Koordinatensystem durch den Flächenschwerpunkt des Rechtecks $A_2$ geht, kann man für dieses Rechteck schon einmal die Flächenträgheitsmomente aus der Tabelle im Abschnitt Flächenträgheitsmomente in Abhängigkeit vom Koordinatensystem bestimmen:

$I_{y_2} = \frac{b^3a}{12}$

$I_{z_2} = \frac{a^3b}{12}$

$I_{y_2 z_2} = 0$

Merke

Der Exponent hoch 3 befindet sich immer bei der Länge, die senkrecht zur betrachteten Achse steht.


Für das Rechteck $A_1$ erfolgt die Berechnung wie folgt:

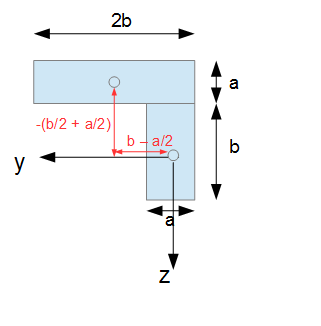

1. Bestimmung der Schwerpunktkoordinaten. D.h. der Abstand des Koordinatensystems hin zum Schwerpunkt des Rechtecks $A_1$.

Satz von Steiner - zusammengesetzte Flächen

Der Schwerpunkt von $A_1$ liegt auch wieder in der Mitte (wie beim Rechteck üblich). Das bedeutet also:

$y_s = b - \frac{a}{2}$

$z_s = -(\frac{b}{2} + \frac{a}{2})$

Das Rechteck $A_1$ besitzt die Fläche $A_1 = a \cdot 2b$.

2. Berechnung von $I_y$, $I_z$ und $I_{yz}$ bezogen auf den Schwerpunkt von $A_1$. Hier gilt auch wieder:

$I_{y_{s1}} = \frac{a^32b}{12}$

$I_{z_{s1}} = \frac{(2b)^3a}{12}$

$I_{y_{s1} z_{s1}} = 0$

3. Anwendung der Steinerschen Sätze:

$I_{y_1} = I_{y_{s1}} + z_s^2 \cdot A$

$I_{y_1} = \frac{a^32b}{12} + [-(\frac{b}{2} + \frac{a}{2})]^2 \cdot a \cdot 2b $

$I_{y_1} = \frac{a^32b}{12} + (\frac{b^2}{4} + 2 \frac{b}{2} \frac{a}{2} + \frac{a^2}{4}) \cdot a \cdot 2b $

$I_{y_1} = \frac{2}{3}a^3b + \frac{1}{2}b^3a + b^2 a^2$

$I_{z_1} = \frac{(2b)^3a}{12} + (b - \frac{a}{2})^2 \cdot a \cdot 2b$

$I_{z_1} = \frac{8}{3}b^3a - 2a^2b^2 + \frac{1}{2}a^3b$

$I_{y_1 z_1} = 0 - (b - \frac{a}{2}) \cdot -(\frac{b}{2} + \frac{a}{2}) \cdot a \cdot 2b$

$I_{y_1 z_1} = b^3a + \frac{1}{2}a^2b^2 - \frac{1}{2}a^3b$


Zusammenfassung der beiden Teilflächen

$I_y = \frac{2}{3}a^3b + \frac{1}{2}b^3a + b^2 a^2 + \frac{b^3a}{12}$

$I_y = \frac{2}{3}a^3b + b^2 a^2 + \frac{7}{12}b^3a$

$I_z =  \frac{8}{3}b^3a - 2a^2b^2 + \frac{1}{2}a^3b + \frac{a^3b}{12}$

$I_z = \frac{8}{3}b^3a - 2a^2b^2 + \frac{7}{12}a^3b$

$I_{yz} = b^3a + \frac{1}{2}a^2b^2 - \frac{1}{2}a^3b + 0$

$I_{y_1 z_1} = b^3a + \frac{1}{2}a^2b^2 - \frac{1}{2}a^3b$

Merke

Es ist also immer zu schauen, wo genau sich das Koordinatensystem befindet. Geht dieses bei einer Teilfläche durch den Schwerpunkt, dann ist das Deviationsmoment $I_{yz}$ dieser Teilfläche schon einmal null. Danach müssen noch $I_y$ und $I_z$ für diese Teilfläche berechnet oder eben aus Tabellen abgelesen werden. Der Steinersche Anteil fällt hier nicht an. Alle weiteren Teilflächen bei denen die Achse(n) nicht durch den Schwerpunkt verlaufen, müssen dann so wie hier $A_1$ bestimmt werden. Also als erstes den Abstand vom Schwerpunkt der betrachteten Teilfläche hin zum Koordinatenursprung in $y$- und in $z$-Richtung. Danach die Bestimmung der Flächenträgheitsmomente dieser Teilfläche bezogen auf ihren Schwerpunkt durch Integration bzw. durch Ablesen aus Tabellen. Und als letztes dann die Anwendung der Steinerschen Sätze.

Video: Satz von Steiner für zusammengesetzte Flächen

In der bisherigen Annahme wurde immer davon ausgegangen, dass es sich bei der Bestimmung der Flächenträgheitsmomente um einteilige Flächen handelt. In der Praxis ist es jedoch häufig der Fall, dass Flächen aus zwei oder unzähligen Einzelflächen zusammengesetzt sind, sei es durch Klebung, Verschraubung oder etwaiges.

Video: Satz von Steiner für zusammengesetzte Flächen

In der bisherigen Annahme wurde immer davon ausgegangen, dass es sich bei der Bestimmung der Flächenträgheitsmomente um einteilige Flächen handelt. In der Praxis ist es jedoch häufig der Fall, dass Flächen aus zwei oder unzähligen Einzelflächen zusammengesetzt sind, sei es durch Klebung, Verschraubung oder etwaiges.
Multiple-Choice
Bitte die richtigen Aussagen auswählen.
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.

Bild von Autor Jessica Scholz

Autor: Jessica Scholz

Dieses Dokument Satz von Steiner für zusammengesetzte Flächen ist Teil eines interaktiven Online-Kurses zum Thema Technische Mechanik 2: Elastostatik.

Jessica Scholz verfügt über langjährige Erfahrung auf diesem Themengebiet.
