Stabbeanspruchungen > Materialgesetz / Zugversuch:

Hookesches Gesetz

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Mittels von Zugversuchen wird der Zusammenhang zwischen Dehnung $\epsilon$ und Spannung $\sigma$ untersucht und in einem Spannungs-Dehnungs-Diagramm dargestellt (vorheriger Abschnitt). Viele Werkstoffe zeigen einen proportionalen Verlauf von Spannung und Dehnung, das heisst, dass die Dehnung mit der Spannung im gleichen Verhältnis (proportional) wächst.

Beispiel

Zieht man beispielsweise ein Gummiband auseinander, so sieht man, dass mit zunehmender Spannung auch die Dehnung ($\triangle l$) zunimmt.


Im vorherigen Abschnitt (Materialgesetz) wurde kurz die Hookesche Gerade für den linear-elastischen Bereich erwähnt. Das Hookesche Gesetz beschreibt den Zusammenhang von Spannung und Dehnung im linear-elastischen Bereich. Dabei gilt für diesen Bereich der folgende Zusammenhang:

Methode

$\sigma = E \cdot \epsilon$                         Hookesche Gesetz

mit

$\sigma = \frac{F}{A_0}$

$\epsilon = \frac{\triangle l}{l_0}$

Hierbei gibt das Elastizitätsmodul $E$ nichts anderes als die Steigung der Hookeschen Geraden wider. Aber dennoch ist er eine notwendige Materialgröße zur Beschreibung des elastischen Verhaltens eines Materials. Dabei ist nicht relevant, ob im Zugbereich oder Druckbereich gemessen wird, da der Wert des E-Moduls dort identisch ist. Die Einheit des E-Moduls ist Kraft pro Fläche [N/mm²].

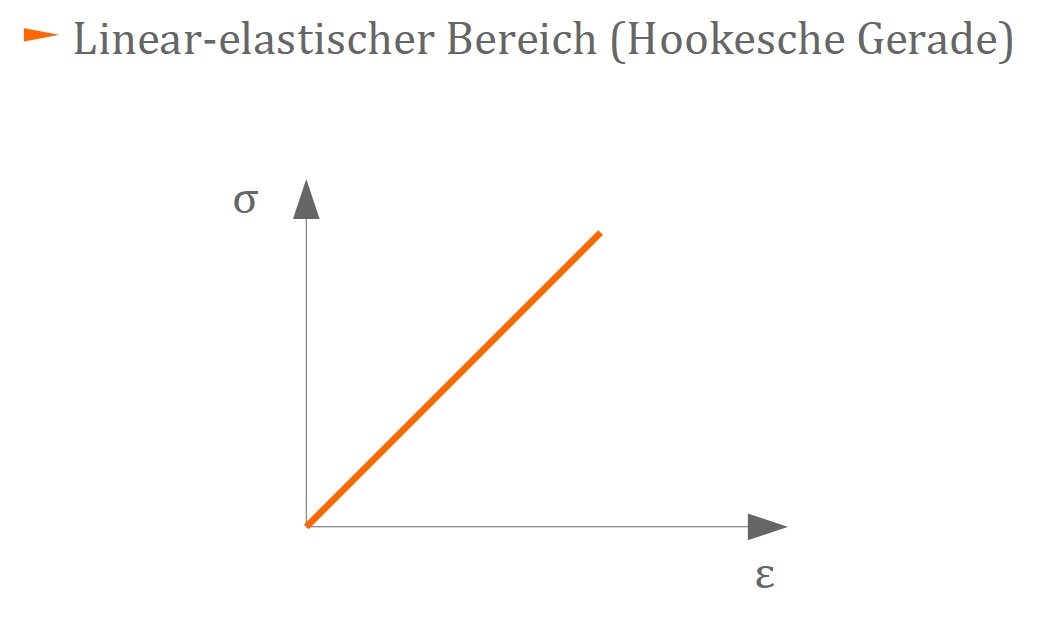

Hooksche Gerade
Hookesche Gerade (linear-elastischer Bereich)

In der nachfolgenden Tabelle sind einige Materialien mit ihrem zugehörigen E-Modulen aufgelistet:

Materialbezeichnung E-Modul in kN/mm²
Ferritischer Stahl 210
Kupfer 130
Blei 19
Glas 70
Beton 22-45

$\\$

Merke

Den Elastizitätsmodul $E$ kann man aus den Messwerten des Zugversuches berechnen.


Zur Berechnung des Elastizitätsmoduls kann man das Hookesche Gesetz auch umschreiben, indem man die Größen

$\sigma = \frac{F}{A_0}$

$\epsilon = \frac{\triangle l}{l_0}$

einsetzt in

$\sigma = E \cdot \epsilon$.

Daraus ergibt sich:

Methode

$E = \frac{F \cdot l_0}{A_0 \cdot \triangle l} $

mit

$A_0$ = Probenquerschnitt

$F$ = Kraft

$l_0$ = Länge des Probestabes

$\triangle l$ = Verlängerung des Probestabes

Anwendungsbeispiel: Berechnung Elastizitätsmodul

Beispiel

Das Elastizitätsmodul $E$ für einen Stab soll durch einen Zugversuch ermittelt werden. Hierzu wird ein Rundstab mit einem Durchmesser von $d = 10 mm$ und einer Anfangsmesslänge $l_0 = = 50 mm$ verwendet. Auf der geradlinig verlaufenden Stabachse wirkt eine Kraft $F = 10 kN$. Diese Kraft $F$ führt dazu, dass der Stab sich um $\triangle = 0,5 mm$ verlängert.

1) Wie groß ist die Zugspannung $\sigma$ ?

2) Wie groß ist die elastische Dehnung $\epsilon$ ?

3) Welchen Wert besitzt das Elastizitätsmodul $E$ ?

1) Berechnung der Zugspannung

$\sigma = \frac{F}{A_0}$

Die Querschnittsfläche $A_0$ bei einem Rundstab ist kreisförmig und wird berechnet durch:

$A_0 = r^2 \cdot \pi = (\frac{d}{2})^2 \cdot \pi = (5 \; mm)^2 \cdot \pi = 78,54 \; mm^2$

Die Kraft $F$ ist in $kN$ angegeben und wird umgerechnet in $N$:

$F = 10 kN = 10.000 \; N$

Die Berechnung der Zugspannung erfolgt dann:

$\sigma = \frac{F}{A_0} = \frac{10.000 \; N}{78,54 \; mm^2} = 127,32 \; N/mm^2$

2) Berechnung der Dehnung

$\epsilon = \frac{\triangle l}{l_0} = \frac{0,5 \;  mm}{50 \; mm} = 0,01 = 1$ %.

3) Berechnung des Elastizitätsmoduls

$E = \frac{F \cdot l_0}{A_0 \cdot \triangle l}$

$E = \frac{10.000 \; N \; \cdot 50 \; mm}{78,54 \; mm^2 \cdot 0,5 \; mm} = 12.732,37 \; N/mm^2$

Video: Hookesches Gesetz

Das Hookesche Gesetz beschreibt den Zusammenhang von Spannung und Dehnung im elastischen Bereich unter Einführung eines Elastizitätsmoduls.
Multiple-Choice
Welchem Werkstoff kann ein E-Modul von $ 45 \frac{kN}{mm^2} $ zugwiesen werden?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.
