Gleichgewichtsbedingungen ebener Kräftesysteme

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Ein starrer Körper ist unter der Wirkung ebener Kräftegruppen dann im Gleichgewicht, wenn gilt:

Merke

$\sum{F_{ix}} = 0, \; \sum{F_{iy}} = 0$ und $\sum{M_i(X)} = 0$    Gleichgewichtsbedingung

Anwendungsbeispiel 1: Gleichgewichtsbedingungen ebener Kräftegruppen

Beispiel: Gleichgewicht ebener Kräftegruppen
Beispiel: Gleichgewicht ebener Kräftegruppen

Beispiel

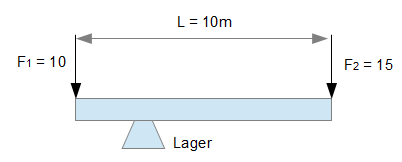

An welcher Stelle muss das Lager angebracht werden, damit sich der gewichtslose Balken im Gleichgewicht befindet? Wie groß ist die Lagerkraft?

Die beiden Kräfte $F_1$ und $F_2$ sind vertikal gerichtet, weshalb auch die Lagerkraft $F_L$ vertikal gerichtet sein muss. Es wird der Bezugspunkt $X$ gewählt und der Abstand von der Lagerkraft $F_L$ zum Bezugspunkt $X$ mit $a$ bezeichnet:

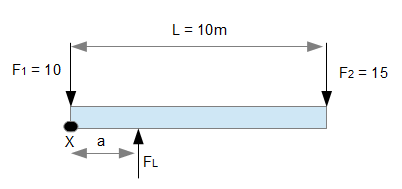

Beispiel Gleichgewicht ebener Kräftegruppen

Der Bezugspunkt $X$ wurde gewählt, weil sich dieser auf der Wirkungslinie der Kraft $F_1$ befindet. Das ist bei der späteren Berechnung einfacher, da der Hebelarm der Kraft $F_1$ somit null ist und in der Berechnung des Momentengleichgewichts nicht auftaucht (alternativ hätte man auch $F_2$ oder $F_L$ wählen können).

Die Gleichgewichtsbedingung für die Kräfte erfolgt durch:

$\uparrow : F_L - F_1 - F_2 = 0$       (alternativ: $ \downarrow : -F_L + F_1 + F_2$)

Merke

Erläuterung: Bei $\uparrow$ sind alle Kräfte positiv, die nach oben gerichtet sind und alle Kräfte negativ die nach unten gerichtet sind.

Die Gleichgewichtsbedingung für die Momente ist:

$\stackrel{\curvearrowleft}{X} : a \cdot F_L - l \cdot F_2$

Merke

Erläuterung: Bei $\stackrel{\curvearrowleft}{X}$ sind alle Momente positiv, die nach links drehen und alle Momente negativ, die nach rechts drehen. Bei der Berechnung der Momente muss immer die Entfernung von ihrer ursprünglichen Lage hin zum Bezugspunkt beachtet werden.

Einsetzen der Werte

$\uparrow : F_L - F_1 - F_2 = 0 \; \rightarrow F_L = F_1 + F_2$

$F_L = 10 N + 15 N = 25 N$

$\stackrel{\curvearrowleft}{X} : a \cdot F_L - l \cdot F_2$

$a = \frac{F_2}{F_L} \cdot l$

$a =  \frac{15 N}{25 N} \cdot 10 m = 6 m$

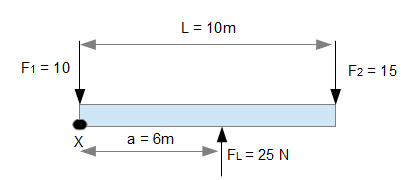

Grafische Zusammenfassung
Lösung

Damit sich der Balken im Gleichgewicht befindet, muss die Lagerkraft 25 N betragen und das Lager im Abstand von 6 Metern zum Bezugspunkt $X$ angebracht werden.

Anwendungsbeispiel 2: Gleichgewichtsbedingungen ebener Kräftegruppen

Beispiel(2): Gleichgewicht ebener Kraftgruppen
Beispiel (2): Gleichgewicht ebener Kräftegruppen

Beispiel

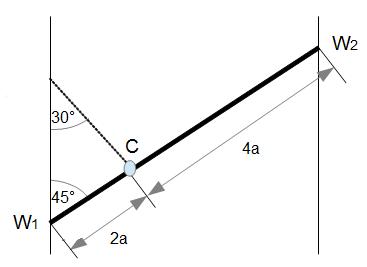

Gegeben sei ein Balken mit der Länge $6a$ mit $a = 1$ und dem Gewicht $G = 10 N$. Dieser wird von einem Seil $S$, welches an der Wand befestigt ist, gehalten. Außerdem liegt der Balken an zwei glatten vertikalen Wänden mit den Kontaktstellen $W_1$ und $W_2$. Wie groß ist die Seilkraft und wie groß sind die Kontaktkräfte?

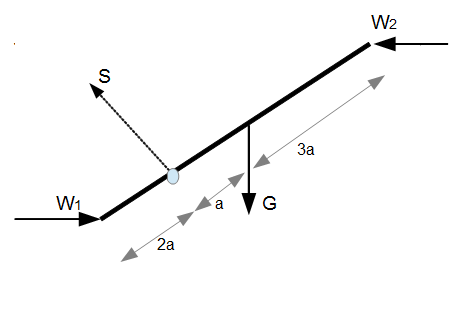

Als erstes wird das Freikörperbild gezeichnet, indem der Balken von den Wänden gelöst wird und die Kontaktstellen durch Kontaktkräfte ersetzt werden. Das Seil wird durchtrennt und wird durch die Seilkraft $S$ ersetzt. Außerdem wird die Gewichtskraft $G$ in der Mitte des Balkens (siehe Kapitel Schwerpunkt) angebracht:

Freikörperbild
Freikörperbild

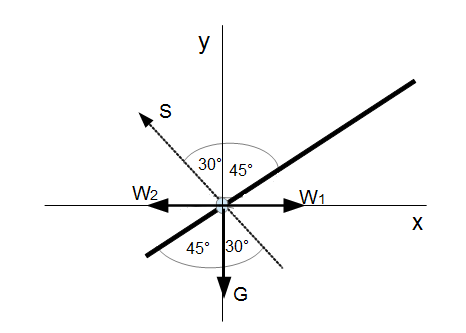

Als nächstes wird das Koordinatensystem zur Bestimmung der Kräfte eingezeichnet. Es wird hier der Bezugspunkt $C$ (siehe Ausgangsgrafik) gewählt und die Kräfte parallel zu sich selbst bis zu diesem Punkt verschoben. Unter Berücksichtigung der Winkel ergbit sich folgende Skizze:

Beispiel Gleichgewicht

Die Gleichgewichtsbedingung in $x$-Richtung lautet:

$\rightarrow : W_1 \cos (0°) + S \cos (120°) + W_2 \cos (180°) + G \cos (270°) = 0$

verkürzt: $W_1 + S \cos (120°) - W_2 = 0$


Die Gleichgewichtsbedingung in $y$-Richtung lautet:

$\uparrow : W_1 \sin (0°) + S \sin (120°) + W_2 \sin (180°) + G \sin (270°) = 0$

verkürzt: $ S \sin (120°) - G = 0$

Berechnung der Abstände h

Als nächstes muss die Momentengleichgewichtsbedingung aufgestellt werden. Um ein Moment zu berechnen, ist immer die Entfernung von der ursprünglichen Lage hin zum Bezugspunkt notwendig. Dies geschieht, indem z.B. die Kontaktkraft $W_1$ parallel zu sich selbst nach oben verschoben wird, bis die Wirkungslinie den Bezugspunkt $C$ schneidet. Diesen Abstand gilt es zu berechnen. Gleiches gilt für die Kontaktkraft $W_2$, welche parallel zu sich selbst nach unten verschoben wird, bis die Wirkungslinie den Bezugspunkt $C$ schneidet sowie die Gewichtskraft $G$, welche parallel zu sich selbst nach links verschoben werden muss, bis seine Wirkungslinie $C$ schneidet. Zur besseren Übersicht wird in den nächsten Schritten die Berechnung des Abstandes für jede Kraft separat vorgenommen.

Dreiecksberechnung
Dreiecksberechnung

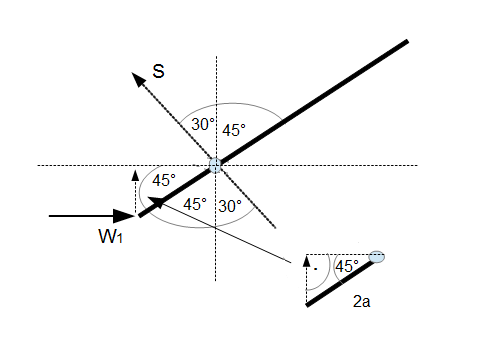

Begonnen wird mit dem Abstand für das Moment der Kontaktkraft $W_1$. Hier ist deutlich zu erkennen, dass es sich dabei um ein Dreieck mit einem 90° Winkel und einem bekannten Winkel $\alpha = 45°$ handelt. Außerdem ist die Seite des Balkens (= Hypotenuse) mit 2a gegeben. Die Gegenkathete ist die vertikale Seite (gestrichelter Pfeil) und die Ankathete die gestrichelte Horizontale. Gesucht wird die Gegenkathete, also der Abstand von der ursprünglichen Lage von $W_1$ bis seine Wirkungslinie den Bezugspunkt $C$ durch Parallelverschiebung schneidet.

Die Dreiecksberechnung erfolgt durch:

$\sin (\alpha) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}}$

$\rightarrow \; \text{Gegenkathete} = \sin (\alpha) \cdot \text{Hypotenuse}$

$ \text{Gegenkathete} (h_1) = \sin (45°) \cdot 2a = \frac{\sqrt{2}}{2} \cdot 2a = \sqrt{2}a$  | $a = 1$

$h_1 = \sqrt{2}$

Dreiecksberechnung

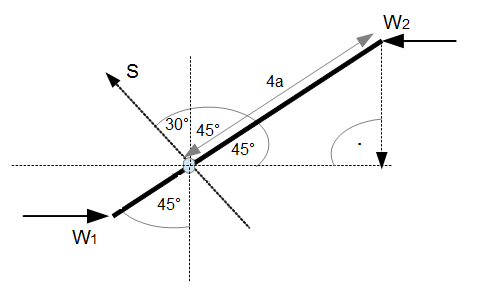

Für die Kontaktkraft $W_2$ erfolgt die Berechnung des Abstandes wie für die Kontaktkraft $W_1$. Die Gegenkathete (gestrichelter Pfeil) soll berechnet werden:

$\rightarrow \; \text{Gegenkathete} = \sin (\alpha) \cdot \text{Hypotenuse}$

$ \text{Gegenkathete} (h_2) = \sin (45°) \cdot 4a = \frac{\sqrt{2}}{2} \cdot 4a = \sqrt{2} \cdot 2a$  |$a = 1$

$h_2 = \sqrt{2} \cdot 2$

Dreiecksberechnung

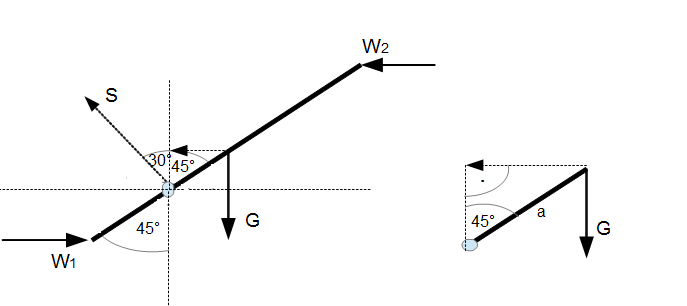

In diesem Fall wird die Kraft $G$ parallel nach links verschoben, damit ihre Wirkungslinie den Bezugspunkt $C$ schneidet. Die Berechnung erfolgt wieder wie oben:

$ \text{Gegenkathete} (h_G) = \sin (45°) \cdot a = \frac{\sqrt{2}}{2} \cdot a $  |$a = 1$

$h_G = \frac{\sqrt{2}}{2}$

Merke

Der Abstand für die Seilkraft $S$ muss nicht berechnet werden, da diese direkt durch den Bezugspunkt verläuft und damit kein Moment vorliegt.

Aufstellung der Momentengleichgewichtsbedingung

Da nun alle Abstände ermittelt worden sind, kann die Momentengleichgewichtsbedingung aufgestellt werden:

$\stackrel{\curvearrowleft}{X} : W_1 \cdot h_1 + W_2 \cdot h_2 - G \cdot h_G = 0$

$W_1 \cdot \sqrt{2} + W_2 \cdot \sqrt{2}2 - G \cdot \frac{\sqrt{2}}{2} = 0$

Berechnung der Kräfte aus den Gleichgewichtsbedingungen

Die Seilkraft kann unmittelbar aus der Gleichgewichtsbedingung in $y$-Richtung berechnet werden:

$ S \sin (120°) - G = 0 $        mit $ \sin (120°) = \sqrt{3}/2$

$ S = 10 \cdot \frac{2}{\sqrt{3}} = 11,547 N$

Die Kontaktkraft $W_2$ wird ermittelt, indem als erstes die Gleichgewichtsbedingung in $x$-Richtung nach $W_1$ aufgelöst und dann in die Momentengleichgewichtsbedingung eingesetzt wird:

$W_1 + S \cos (120°) - W_2 = 0$

$W_1 = -S \cos (120°) + W_2$

Einsetzen von $ S = 11,547 N$

$W_1 = -11,547 \cdot \cos (120°) + W_2$      mit $\cos (120°) = -\frac{1}{2}$

$W_1 = -11,547 \cdot -\frac{1}{2} + W_2$

$W_1 = 5,7735 + W_2$

Einsetzen von $W_1$ in die Momentengleichgewichtsbedingung zur Berechnung von $W_2$:

$W_1 \cdot \sqrt{2} + W_2 \cdot \sqrt{2}2 - G \cdot \frac{\sqrt{2}}{2} = 0$

$(5,7735 + W_2) \cdot \sqrt{2} + W_2 \cdot \sqrt{2}2 - G \cdot \frac{\sqrt{2}}{2} = 0$

$\sqrt{2} (5,7735 + W_2 + 2 W_2) = G \cdot \frac{\sqrt{2}}{2} $     | : $\sqrt{2}a$

$5,7735 + 3W_2 = G \cdot \frac{1}{2}$

$3 W_2 = G \cdot \frac{1}{2} - 5,7735$                           | $G = 10$

$3 W_2 = 10 \cdot \frac{1}{2} - 5,7735$                          | : $3$

$W_2 = -0,2578$

Die Kontaktkraft $W_1$ kann nun direkt ermittelt werden aus der Gleichgewichtsbedingung der $x$-Richtung durch einsetzen von $S$ und $W_2$:

$W_1 + S \cos (120°) - W_2 = 0$

$W_1 = -S \cos (120°) + W_2$

$W_1 = -11,547 \cdot -\frac{1}{2} - 0,2578$

$W_1 = 5,5157$

Multiple-Choice
Gleichgewicht
Wo muss das Lager angebracht werden, damit sich der Balken im Gleichgewicht befindet?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.

Gleichgewichtsbedingungen aufstellen. Daraus die Lagerkraft berechnen. Dann Bezugspunkt wählen (dort wo eine Kraft wegfällt). Momentengleichgewichtsbedingung aufstellen und den Abstand daraus berechnen.

Kommentare zum Thema: Gleichgewichtsbedingungen ebener Kräftesysteme

  • Jessica Scholz schrieb am 06.05.2015 um 09:44 Uhr
    Hallo Herr Spinner, vielen Dank für den Hinweis. Die Korrektur ist vorgenommen worden. Viele Grüße, Ihr Ingenieurkurse.de Team.
  • Juilan Spinner schrieb am 05.05.2015 um 16:35 Uhr
    Bei der Berechnung der Abstände h ist in dem Text ein Fehler. Alpha hat 45° und nicht 40°. In der Rechnung ist dies aber dann richtig.
  • Jessica Scholz schrieb am 15.01.2015 um 10:22 Uhr
    Hallo Herr/Frau Ghouz, das Ergebnis ist Wurzel(2) * 2. Die Wurzel bezog sich nur auf die erste 2. Zur besseren Übersicht wurde ein Multiplikationszeichen hinzugefügt. Viele Grüße, Ihr Ingenieurkurse.de Team!
Bild von Autor Jessica Scholz

Autor: Jessica Scholz

Dieses Dokument Gleichgewichtsbedingungen ebener Kräftesysteme ist Teil eines interaktiven Online-Kurses zum Thema Technische Mechanik 1: Statik.

Jessica Scholz verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses Technische Mechanik 1: StatikTechnische Mechanik 1: Statik
