Technische Mechanik 1: Statik - Kräfte mit parallelen Wirkungslinien

Kursangebot | Technische Mechanik 1: Statik | Kräfte mit parallelen Wirkungslinien

Technische Mechanik 1: Statik

Kräfte mit parallelen Wirkungslinien

Liegen beispielsweise zwei parallele Kräfte vor, so ist die Einführung von Teilresultierenden notwendig, um Aufschluss bezüglich der Gesamtresultierenden zu erhalten.

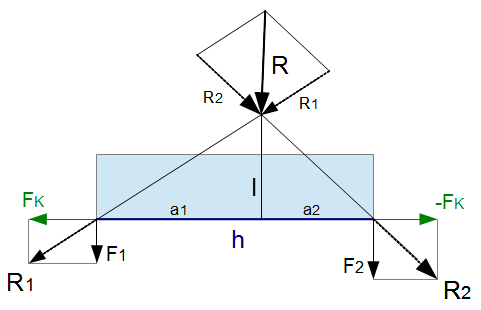

In der folgenden Abbildung ist ein solches Szenario dargestellt. Der Körper wird durch zwei parallele Kräfte $F_1$ und $F_2$ belastet.

Parallele Kräfte
Parallele Kräfte

Den bestehenden Kräften $ F_1 $ und $ F_2 $ werden die Gleichgewichtskräfte $ F_K $ und $ - F_K $ hinzugefügt. Dieser Vorgang ist erlaubt, da diese am starren Körper aufgrund ihrer entgegengesetzten Richtungen keine Wirkung ausüben und sich letztlich in der Berechnung neutralisieren. Dennoch sind sie aktuell zur Bestimmung der Teilresultierenden notwendig, welche die Form

$ R_1 = F_1 + F_K $ und

$ R_2 = F_2 + (-F_K) $

besitzen.


Die dadurch berechenbare (Gesamt)-Resultierende $ R $ hat die Form

$ R = R_1 + R_2 = F_1 + F_2 + F_k -F_k$

Methode

Hier klicken zum Ausklappen

$\rightarrow R = F_1 + F_2$.


Die Lage der Resultierenden in der obigen Abbildung kennzeichnet sich wie folgt:

$ h = a_1 + a_2, \frac{a_1}{l} = \frac{F_K}{F_1} $, sowie $\frac{a_2}{l} = \frac{F_K}{F_2}$

Archimedisches Hebelgesetz

Es liegen nun zwei Hebel vor, die auf den Körper wirken. Zum einen $ a_1 \cdot F_1 $ und zum anderen $ a_2 \cdot F_2 $. Es wird die Entfernung von der Kraft zur Resultierenden betrachtet. Verschiebt man $F_1$ den Weg $a_1$ entlang, dann erreicht die Wirkungslinie von $F_1$ die Resultierende. Diese Tatsache ermöglicht die Verwendung des Hebelgesetzes von Archimedes. Dieses Gesetz besagt, dass sich ein Hebel im Gleichgewicht befindet, wenn für parallele Kräfte gilt: Die Summe aller Drehmomente in eine Richtung ist gleich der Summe aller Drehmomente in die entgegengesetzte Richtung. Im obigen Beispiel ist:

$ a_1 F_1 = a_2 F_2 $

oder

$a_1 F_1 = (h - a_1) F_2$ bzw. $(h - a_2) F_1 = a_2 F_2$

Durch umformen nach $a_1$ und $a_2$ erhält man die dazugehörigen Abstände:

Umformen nach $a_1$:

$a_1 F_1 = (h - a_1) F_2$

$ a_1 F_1 = F_2 h - F_2 a_1$   | + $F_2 a_1$

$a_1 (F_1 + F_2) = F_2 h$      |: $(F_1 + F_2)$

$ a_1 =\frac{F_2}{F_1 + F_2} \cdot h $

Methode

Hier klicken zum Ausklappen $ a_1 = \frac{F_2}{R} \cdot h $

Umformen nach $a_2$:

$(h - a_2) F_1 = a_2 F_2$

$h F_1  - a_2 F_1 = a_2 F_2$    | + $a_2 F_1$

$h F_1 = a_2 (F_1 + F_2)$        | : $(F_1 + F_2)$

$ a_2 =\frac{F_1}{F_1 + F_2} \cdot h$

Methode

Hier klicken zum Ausklappen

$a_2 = \frac{F_1}{R} \cdot h $.

Diese Vorgehensweise ermöglicht es immer den Betrag und die Lage der Resultierenden zu bestimmen.

Zusammengefasst ergibt sich also für parallele Kräfte folgende Gleichung zur Bestimmung der Resultierenden und zur Bestimmung der Lage der Resultierenden:

Methode

Hier klicken zum Ausklappen

Bestimmung der Resultierenden:

$R = F_1 + F_2$.


Bestimmung der Lage der Resultierenden

$ a_1 = \frac{F_2}{R} \cdot h $

$a_2 = \frac{F_1}{R} \cdot h $.

Merke

Hier klicken zum Ausklappen Liegt hingegen ein Kräftepaar vor, so kann die Resultierende nicht auf die oben beschriebene Vorgehensweise bestimmt werden. Ein Kräftepaar sind zwei betragsmäßig gleich große und entgegengesetzte Kräfte auf parallelen Wirkungslinien.

Der Grund dafür liegt darin, dass die Resultierende $R = F_1 + (-F_2) $ null ergeben würde, wenn beide Kräfte gleich groß wären und entgegengesetzt verlaufen würden. Dieser Zustand äußert sich dann in einem Moment, das in den nächsten Abschnitten vorgestellt und im weiteren Verlauf des Kurses fester Untersuchungsgegenstand von statischen Problemen sein wird.

Anwendungsbeispiel: Kräfte mit parallelen Wirkungslinien

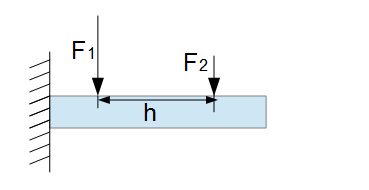

Kräfte mit parallelen Wirkungslinien Beispiel

Beispiel

Hier klicken zum Ausklappen

Gegeben sei die obige Grafik, in welcher zwei Kräfte $F_1 = 10 N$ und $F_2 = 5 N$ auf parallelen Wirkungslinien im Abstand von $h = 8 m$ auf den Balken wirken. Wie groß ist die Resultierende der beiden Kräfte und wo genau liegt sie?

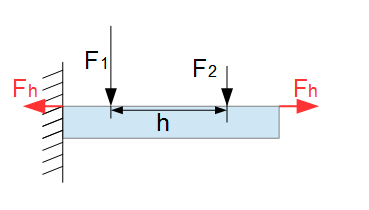

Um nun die Resultierende der beiden Kräfte zu bestimmen, werden die Gleichgewichtskräfte $ F_h $ und $ - F_h $ hinzugefügt. Diese sind auf einer gemeinsamen Wirkungslinie, entgegengesetzt zueinander und besitzen den gleichen Betrag. Im Abschnitt Kräfte mit gemeinsamer Wirkungslinie wurde gezeigt, dass Kräfte auf einer gemeinsamen Wirkungslinie einfach miteinander addiert werden können. Wird also zum Beispiel $F_h = 5N$ gesetzt und die entgegengesetzte Kraft entsprechend $-F_h = -5 N$, so ergibt sich am Ende eine Resultierende der beiden Kräfte von $F_R = 5 N - 5N = 0$. Deswegen ist es möglich hier solche Gleichgewichtskräfte als Hilfskräfte einzuführen, da diese keine Wirkung auf den Balken ausüben:

Kräfte mit parallelen Wirkungslinien Beispiel

Merke

Hier klicken zum Ausklappen

Hinweis: Es wird hier nur die Resultierende der beiden Kräfte $F_1$ und $F_2$ gesucht, weshalb die Lagekräfte (Kräfte die von der Wand bzw. Einspannung auf den Balken ausgeübt werden) nicht berücksichtigt werden.

Analytisches Vorgehen

Die Bestimmung der Resultierenden und ihrer Lage kann mittels der oben angegebenen Formeln durchgeführt werden. Die Resultierende der beiden parallen Kräfte wird bestimmt durch:

$R = F_1 + F_2 = 10 N + 5 N = 15N$.


Die Lage der Resultierenden von $F_1$ ausgesehen wird bestimmt durch:

$ a_1 = \frac{F_2}{R} \cdot h  = \frac{5N}{15 N} \cdot 8 m = 2,67 m$.

Die Lage der Resultierenden von $F_2$ aus gesehen wird bestimmt durch:

$a_2 = \frac{F_1}{R} \cdot h = \frac{10N}{15N} \cdot 8m = 5,33 m$.

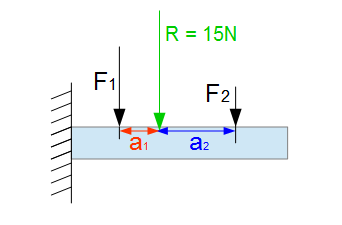

Grafisch sieht das Ganze wie folgt aus:

Kräfte mit parallelen Wirkungslinien Beispiel
Grafische Lösung

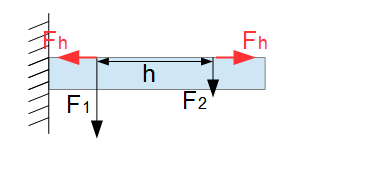

Die Lage der Resultierenden kann auch grafisch gelöst werden, wenn z.B. die Beträge der Kräfte $F_1$ und $F_2$ nicht angegeben sind. Hierzu werden die Kräfte zunächst wie folgt verschoben:

Kräfte mit parallelen Wirkungslinien Beispiel

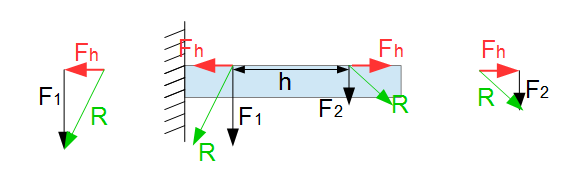

Als nächstes wird aus der Kraft $F_1$ und der Kraft $F_h$ die Resultierende mittels Vektoraddition gebildet und aus der Kraft $F_2$ und der Kraft $F_h$:

Kräfte mit parallelen Wirkungslinien Beispiel

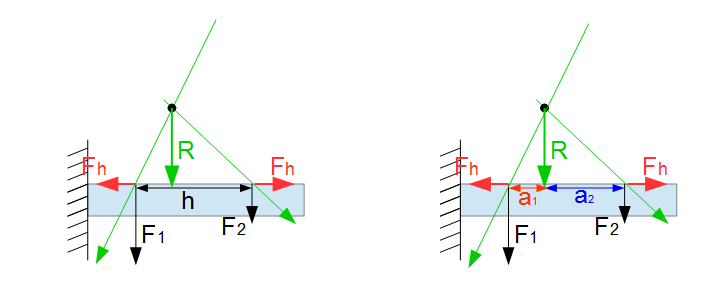

Diese beiden ermittelten Resultierenden $R$ werden nun solange auf ihrer Wirkungslinie verschoben, bis diese sich schneiden:

Kräfte mit parallelen Wirkungslinien Beispiel



Anwendungsbeispiel: Betonmischer

Bitte Beschreibung eingeben

Beispiel

Hier klicken zum Ausklappen

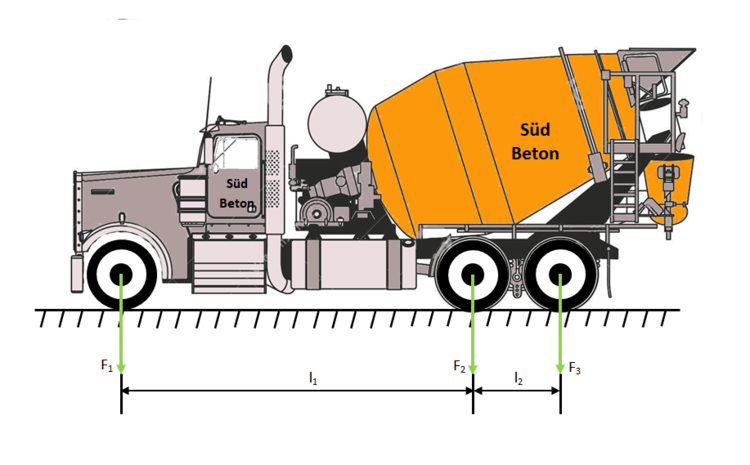

Wir betrachten hier einen Betonmischer mit den Achslasten $F_1 = 47,5  kN$ und $F_2 = F_3 = 21,7  kN$. Die Abstände lauten $l_1 = 3,87  m$ sowie $l_2 = 1,23  m$.

Wie lautet der Betrag der Resultierenden $R$ und welchen Abstand hat die Resultierende zur Kraft $F_1$?

Die Lösung dieser Aufgabe erfolgt analytisch.

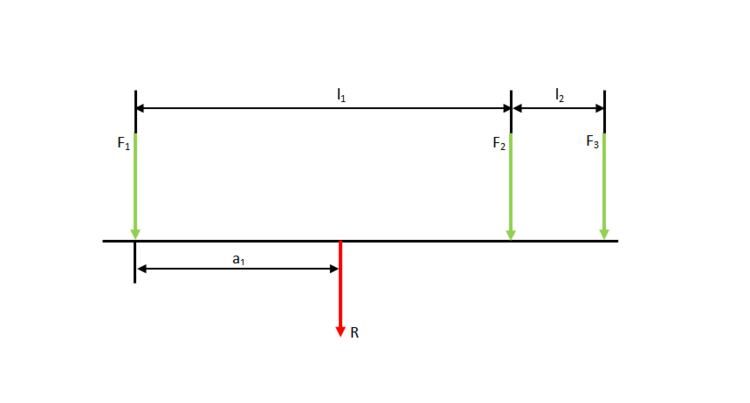

Aus der obigen Darstellung erzeugen wir eine Lageskizze in die wir die auftretenden Kräfte eintragen.



Bitte Beschreibung eingeben



Schritt 1: Bestimmen der Resultierenden $R$

Für unsere Gesamtresultierende haben wir folgende Form:

$R = -F_1  -  F_2  -  F_3$

Da sich die beiden Gleichgewichtskräfte aufgrund der entgegengesetzten Wirkungsrichtung aufheben, lautet die Formel zur Bestimmung der Gesamtresultierenden:

$R = -F_1  -  F_2  -  F_3$     |Einsetzen der Werte.


$R = -47,5  kN  -  21,7  kN  -  21,7  kN$

$R = -90,9  kN$

$\Rightarrow$  Die Gesamtresultierende aus den drei Achslasten hat einen Betrag von $R = -90,9  kN$. Deren negatives Vorzeichen gibt uns an, dass sie den gleichen Richtungssinn hat, wie die Achslasten.

Schritt 2: Bestimmen des Abstandes der Resultierenden ausgehend von der Kraft $F_1$

Die von uns gesuchte Größe ist der Abstand $a_1$. Um diesen zu bestimmen, nutzen wir das archimedische Hebelgesetz. Vorliegend haben wir drei Hebel, die auf den Bezugspunkt wirkt. Der Bezugspunkt ist hier die Position der Resultierenden. Da wir die Kraft $F_1$ entlang ihres Hebels verschieben können, sodass die Wirkungslinie der Kraft $F_1$ mit jener der Resultierenden übereinstimmt, können wir das archimedische Hebelgesetz auch anwenden.

Die Kernaussage dieses Gesetzes besagt, dass sich ein Hebel im Gleichgewicht befindet, wenn die Summe aller Drehmomente in eine Richtung gleich der Summe der Drehmomente in die entgegengesetzte Richtung ist.

Daraus lässt sich nun folgende Gleichung aufstellen:

$-F_1  a_1 = -(l_1  -  a_1)  F_2  -  (l_1  +  l_2  -  a_1)  F_3$     |Auflösen der Klammern.

 $-F_1  a_1 = -l_1  F_2  +  a_1  F_2  -  l_1  F_3  -  l_2  F_3  +  a_1  F_3$     |$-a_1  F_2$, $-a_1  F_3$

$-F_1  a_1  -  F_2  a_1  -  F_3  a_1 = -l_1  F_2  -  l_1  F_3  -  l_2  F_3$     |Ausklammern von $a_1$.

$a_1  (-F_1  -  F_2  -  F_3) = -l_1  F_2  -  l_1  F_3  -  l_2  F_3$     |$:  (-F_1  -  F_2  -  F_3)$

$a_1 = \frac{-l_1  F_2  -  l_1  F_3  -  l_2  F_3}{-F_1  -  F_2  -  F_3}$     |Mit $R = -F_1  -  F_2  -  F_3$

$a_1 = \frac{-l_1  F_2  -  l_1  F_3  -  l_2  F_3}{R}$     |Einsetzen der Werte.

$a_1 =  \frac{-3,87  m  \cdot  21,7  kN  -  3,87  m  \cdot  21,7  kN  -  1,23  m  \cdot  21,7  kN}{-90,9  kN}$     |Die Einheiten kürzen.

$a_1 =  \frac{-3,87  m  \cdot  21,7  -  3,87  m  \cdot  21,7  -  1,23  m  \cdot  21,7}{-90,9}$

$a_1  \approx  2,14  m$



$\Rightarrow$  Der Abstand der Resultierenden $R$ zur Kraft $F_1$ beträgt $a_1 = 2,14  m$.
