ingenieurkurse
online lernen

Besser lernen mit Online-Kursen

NEU! Jetzt online lernen:
Werkstofftechnik 1
Den Kurs kaufen für:
einmalig 39,00 €
Zur Kasse
Wärmebehandlung > Diffusion:

Mechanismen für einen Platzwechsel

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

Mechanismen für einen Platzwechsel

Im Rahmen der VolumenDiffusion in festen Körpern, lassen sich drei Mechanismen unterscheiden:

  1. Austauschmechanismus,
  2. Zwischengittermechanismus,
  3. Leerstellenmechanismus.

Merke

Alle drei Mechanismen können anteilig bei der Volumendiffusion auftreten, wobei meist ein Mechanismus die anderen dominiert.

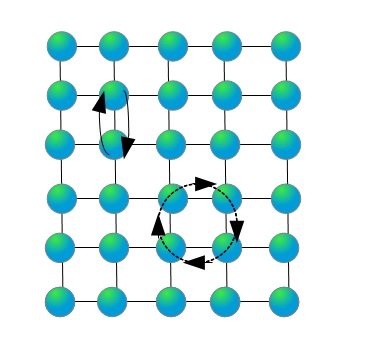

Austauschmechanismus

Liegt ein System vor, bei dem alle Gitterplätze belegt sind, so kann ein Platzwechsel nur stattfinden, wenn mindestens zwei Atome zeitgleich beteiligt sind. Da es aber bei einem direkten Austausch zwangsläufig zu einer Gitterverzerrung kommen muss, ist die notwendige Energie hierfür sehr hoch. Deshalb ist die Auftrittswahrscheinlichkeit für diesen Mechanismus sehr gering. Eine wesentlich höhere Auftrittswahrscheinlichkeit liegt vor, wenn nicht nur zwei Atome, sondern mindestens drei oder viele Atome im Rahmen einer Ringdiffusion den Platz wechseln.

Austauschmechanismus (inkl. Ringdiffusion)
Austauschmechanismus (inkl. Ringdiffusion)

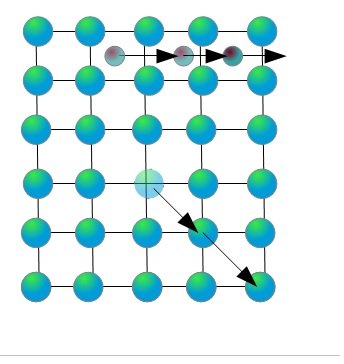

Zwischengittermechanismus

Bei diesem Mechanismus erfolgt der Austausch mit einer Diffusion über Zwischengitterplätze, vorausgesetzt

  • die Ordnung der Zwischengitter ist ausreichend fehlerhaft oder
  • die Kristallstruktur weist ohnehin größere Zwischenräume auf.

Besonderen Einfluss hat diese Zwischengitterplatzdiffusion bei Einlagerungsmischkristallen, wie sie häufig in Metallen mit C-, N- und H-Anteilen auftreten. Denn durch die kleinen Atomradien kann ein Platzwechsel ohne größere Gitterverzerrung des Metalls und schon bei besonders geringer Aktivierungsenergie $ Q $ ablaufen.

Zwischengittermechanismus
Zwischengittermechanismus

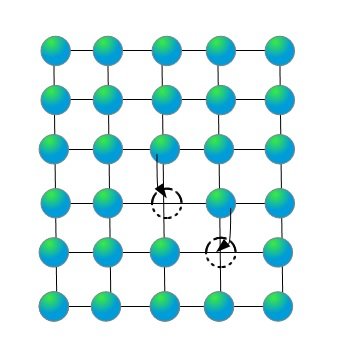

Leerstellenmechanismus

Je nach Temperatur beinhaltet ein Kristall eine bestimmte Anzahl von Leerstellen, in welche benachbarte Atome einfach hinüberspringen können. Die hierzu notwendige Aktivierungsenergie muss durch die Ablösearbeit zur Verfügung gestellt werden. Nach jedem "Sprung" hinterlässt ein Atom eine neue Leerstelle, daher bewegen sich die Atome und die Leerstellen immer in entgegengesetzte Richtungen. Auch hier wird die Diffusion durch eine Temperaturerhöhung begünstigt, welche zum Einen die Schwingungsenergie der Atome und zum Anderen die Leerstellenkonzentration erhöht. Der Leerstellenmechanismus tritt besonders in reinen Metallen und kubisch-flächenzentrierten Gitterstrukturen auf. In Mehrkomponentensystemen ist der notwendige Energieaufwand für einen Platzwechsel über Leerstellen für jede Atomart unterschiedlich, dh. die partiellen Diffusionskoeffizienten sind verschieden $\ D_A \not= D_B \not= D_C .... $.

Leerstellenmechanismus
Leerstellenmechanismus
Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Mechanismen für einen Platzwechsel ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 1.

Jan Morthorst verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses Werkstofftechnik 1Werkstofftechnik 1
Dieser Inhalt ist Bestandteil des Online-Kurses

Werkstofftechnik 1

Ingenieurkurse (ingenieurkurse.de)
Diese Themen werden im Kurs behandelt:

[Bitte auf Kapitelüberschriften klicken, um Unterthemen anzuzeigen]

  • Kurs: Werkstofftechnik 1
    • Einleitung zu Kurs: Werkstofftechnik 1
  • Einführung in die Werkstofftechnik
    • Begriff der Werkstofftechnik
    • Werkstoffhauptgruppen
      • Einleitung zu Werkstoffhauptgruppen
      • Metalle
      • Keramik
      • Polymere
      • Verbundwerkstoffe
      • Halbleiter
    • Gitterstrukturen
    • Gefüge und Schliffbild
    • Werkstoffeigenschaften
    • Werkstoffauswahl
  • Werkstoffprüfung
    • Zerstörungsfreie Werkstoffprüfung
      • Einleitung zu Zerstörungsfreie Werkstoffprüfung
      • Ultraschallverfahren
        • Einleitung zu Ultraschallverfahren
        • Durchschallungsverfahren
        • Impuls-Echo-Verfahren
        • Bild- und Rekonstruktionsverfahren
        • Laufzeitverfahren
        • Schallemissionsverfahren
      • Eindringverfahren
      • Wirbelstromverfahren
    • Mechanische Werkstoffprüfung
      • Zugversuch
        • Einleitung zu Zugversuch
        • Spannungs-Dehnungs-Diagramm
        • Hookesches Gesetz
        • Brucharten
      • Härteprüfung
        • Einleitung zu Härteprüfung
        • Brinell
        • Vickers
        • Rockwell
      • Kriech- oder Zeitstandversuch
      • Kerbschlagbiegeversuche
      • Risszähigkeitsversuche
  • Metallographie
    • Grundbegriffe
    • Aufbau der Elektronenhülle
      • Einleitung zu Aufbau der Elektronenhülle
      • Quantentheorie
    • Periodensystem der Elemente
    • Atomare Bindungen
      • Einleitung zu Atomare Bindungen
      • Ionenbindungen
        • Eigenschaft und Koordinationszahl einer Ionenbindung
      • Kovalente Bindungen
        • Eigenschaft und Koordinationszahl einer kovalenten Bindung
      • Metallbindungen
        • Eigenschaft, Koordinationszahl und Verformungsvermögen von Metallbindungen
      • Sekundäre Bindungen
        • Wasserstoffbrückenbindung
        • Van der Waals'sche Bindung
  • Aufbau fester Phasen
    • Grundlagen
    • Kristallsysteme
      • Kubische Gitter
      • Tetragonale Gitter
      • Orthorhombische Gitter
      • Monokline Gitter
      • Trikline Gitter
      • Hexagonale Gitter
      • Zusammenfassung der Bravais-Gitter nach Pearson
      • Gittereigenschaften
        • Bestimmung von Gitterrichtungen
        • Miller'sche Indizes, Bestimmung von Gitterebenen
        • Sonderfall: Richtungen und Ebenen im hexagonalen Gitter
        • Gitterstörungen
          • Einleitung zu Gitterstörungen
          • Nulldimensionale Gitterstörungen
          • Eindimensionale Gitterstörungen
          • Zweidimensionale Gitterstörungen
          • Dreidimensionale Gitterstörungen
  • Mechanische Eigenschaften
    • Verformung
      • Einleitung zu Verformung
      • Reversible Verformung
      • Irreversible Verformung
      • Bruch
        • Einleitung zu Bruch
        • Spaltbruch
        • Scherbruch
        • Dauerbruch
    • Festigkeitssteigerung
      • Einleitung zu Festigkeitssteigerung
      • Reduzierung der Versetzungsdichte
      • Erzeugung kleinster Korngrößen
      • Teilcheneinlagerung
        • Einleitung zu Teilcheneinlagerung
        • Schneiden von Teilchen
        • Schneiden von Teilchen unter Paarbildung
        • Orowan-Mechanismus
  • Aufbau mehrphasiger Stoffe
    • Mischphasen
    • Phasengemische
    • Heterogene Gleichgewichte
    • Metastabile Gleichgewichte
    • Phasendiagramme
  • Wärmebehandlung
    • Diffusion
      • Einleitung zu Diffusion
      • Diffusion bei chemisch homogenen und inhomogenen Systemen
      • Mechanismen für einen Platzwechsel
    • Martensitische Umwandlung
    • Rückbildung der Festkörperstruktur
      • Einleitung zu Rückbildung der Festkörperstruktur
      • Kristallerholung
      • Rekristallisation
      • Kornwachstum
  • 85
  • 4
  • 202
  • 95
einmalig 39,00
umsatzsteuerbefreit gem. § 4 Nr. 21 a bb) UStG
Online-Kurs Top AngebotTrusted Shop

Unsere Nutzer sagen:

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 23.07.2016:
    "Top"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 19.02.2016:
    "Für mich alle relevanten Themen enthalten. Danke!"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 02.02.2016:
    "Es ist alles soweit gut bis jetzt."

NEU! Sichere dir jetzt die perfekte Prüfungsvorbereitung und spare 10% bei deiner Kursbuchung!

10% Coupon: lernen10

Zu den Online-Kursen
