ingenieurkurse
online lernen

Besser lernen mit Online-Kursen

NEU! Jetzt online lernen:
Werkstofftechnik 1
Den Kurs kaufen für:
einmalig 39,00 €
Zur Kasse
Wärmebehandlung > Rückbildung der Festkörperstruktur:

Kristallerholung

WebinarTerminankündigung aus unserem Online-Kurs Thermodynamik:
 Am 13.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Thermodynamik) Innere Energie, Wärme, Arbeit
- Innerhalb dieses 60-minütigen Webinares wird der 1. Hauptsatz der Thermodynamik für geschlossene Systeme behandelt und auf die innere Energie, Wärme und Arbeit eingegangen.
[weitere Informationen] [Terminübersicht]

Vorgänge zur Erholung einer Kristallstruktur treten nicht nur nach einer Verformung, oder nach dem Abschrecken von hohen Temperaturen auf, sondern auch nach einer Bestrahlung mit energiereichen Teilchen auf.

Merke

Unter der Kristallerholung wird die Behebung der Folgen einer plastischen Verformung verstanden, ohne dass es dabei zur einer Neubildung des Gefüges oder einer Korngrenzenverschiebung kommt.

Die Anzahl der zuvor gebildeten Gitterfehler steht in direkter Abhängigkeit zur jeweiligen Vorbehandlung. So entstehen beispielsweise beim Abschrecken hauptsächlich Überschussleerstellen. Dies hat zur Folge, dass der elektrische Widerstand während der Leerstellenausheilung zurückgebildet wird. Die Versetzungsdichte hingegen wird während dieser Prozessstufe kaum verringert und wenn überhaupt erfolgt die Reduzierung durch Auslöschung gegenläufiger Versetzungen. Auch der Einfluss auf die mechanischen Eigenschaften des Werkstoffs ist kaum nennenswert.

Die eigentliche Erholung erfolgt durch den Ausgleich von Fehlern, die durch geradliniges Gleiten entstehen, indem Versetzungen den Platz wechseln.

Polygonisation

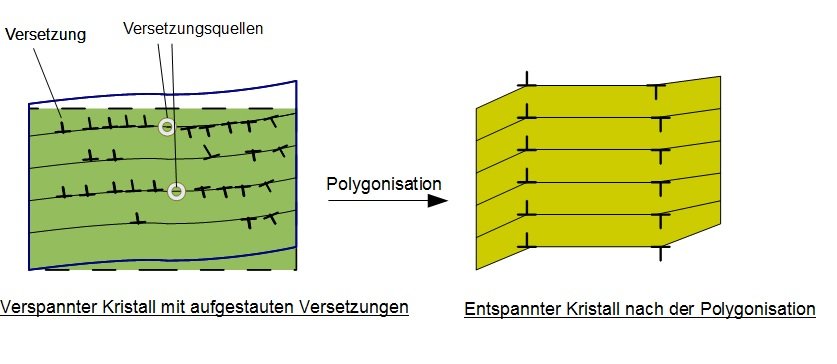

Wird ein vielkristalliner Werkstoff plastisch verformt, so enthält der Werkstoff verbogene Gleitpakete mit vielen ungleichmäßig verteilten Versetzungen, die dicht an Korngrenzen liegen, da dort ihr Weiterwandern behindert wird. Die sich dabei aufstauende potentielle Energie löst im System die Bestrebung aus diese abzugeben um sich wieder zu entspannen. Führt man dem System nun Wärme zu, so steigt infolgedessen die Beweglichkeit der Atome. Dies hat zur Folge, dass die Versetzungen wandern und sich in den Gitterebenen sammeln. Dies wiederum führt dazu, dass die Gitterteile, die dazwischen liegen, sich unter Energieabgabe geraderichten und unverspannte, nur wenig gegeneinander verkantete Blöcke bilden.

Polygonisation (Schema)
Polygonisation (Schema)

Der Name dieses Prozesses der Kristallerholung ist Polygonisation. Sie bewirkt beispielsweise eine fast vollständige Wiederherstellung der elektrischen Leitfähigkeit. In welchem Ausmaß sich dabei auch die mechanischen Eigenschaften wiederherstellen lassen, hängt von folgenden Faktoren ab:

  1. Dem Werkstoff,
  2. der Temperatur,
  3. der Zeit.

Beispiel

So zeigt sich, dass Stahl bei Raumtemperatur kaum eine Erholung aufweist, wo hingegen sich Aluminium unter dieser Bedingung besonders gut erholt.

Merke

Eine vollständige Erholung von der Kaltverformung ist nur den Einkristallen vorbehalten und das auch nur, wenn besonders günstige Bedingungen vorliegen.

Ob und ich welchem Maß eine Kristallerholung letztlich stattgefunden hat, lässt sich mit Hilfe von Röntgenstrahlen nachweisen.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Kristallerholung ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 1.

Jan Morthorst verfügt über langjährige Erfahrung auf diesem Themengebiet.
Vorstellung des Online-Kurses Werkstofftechnik 1Werkstofftechnik 1
Dieser Inhalt ist Bestandteil des Online-Kurses

Werkstofftechnik 1

Ingenieurkurse (ingenieurkurse.de)
Diese Themen werden im Kurs behandelt:

[Bitte auf Kapitelüberschriften klicken, um Unterthemen anzuzeigen]

  • Kurs: Werkstofftechnik 1
    • Einleitung zu Kurs: Werkstofftechnik 1
  • Einführung in die Werkstofftechnik
    • Begriff der Werkstofftechnik
    • Werkstoffhauptgruppen
      • Einleitung zu Werkstoffhauptgruppen
      • Metalle
      • Keramik
      • Polymere
      • Verbundwerkstoffe
      • Halbleiter
    • Gitterstrukturen
    • Gefüge und Schliffbild
    • Werkstoffeigenschaften
    • Werkstoffauswahl
  • Werkstoffprüfung
    • Zerstörungsfreie Werkstoffprüfung
      • Einleitung zu Zerstörungsfreie Werkstoffprüfung
      • Ultraschallverfahren
        • Einleitung zu Ultraschallverfahren
        • Durchschallungsverfahren
        • Impuls-Echo-Verfahren
        • Bild- und Rekonstruktionsverfahren
        • Laufzeitverfahren
        • Schallemissionsverfahren
      • Eindringverfahren
      • Wirbelstromverfahren
    • Mechanische Werkstoffprüfung
      • Zugversuch
        • Einleitung zu Zugversuch
        • Spannungs-Dehnungs-Diagramm
        • Hookesches Gesetz
        • Brucharten
      • Härteprüfung
        • Einleitung zu Härteprüfung
        • Brinell
        • Vickers
        • Rockwell
      • Kriech- oder Zeitstandversuch
      • Kerbschlagbiegeversuche
      • Risszähigkeitsversuche
  • Metallographie
    • Grundbegriffe
    • Aufbau der Elektronenhülle
      • Einleitung zu Aufbau der Elektronenhülle
      • Quantentheorie
    • Periodensystem der Elemente
    • Atomare Bindungen
      • Einleitung zu Atomare Bindungen
      • Ionenbindungen
        • Eigenschaft und Koordinationszahl einer Ionenbindung
      • Kovalente Bindungen
        • Eigenschaft und Koordinationszahl einer kovalenten Bindung
      • Metallbindungen
        • Eigenschaft, Koordinationszahl und Verformungsvermögen von Metallbindungen
      • Sekundäre Bindungen
        • Wasserstoffbrückenbindung
        • Van der Waals'sche Bindung
  • Aufbau fester Phasen
    • Grundlagen
    • Kristallsysteme
      • Kubische Gitter
      • Tetragonale Gitter
      • Orthorhombische Gitter
      • Monokline Gitter
      • Trikline Gitter
      • Hexagonale Gitter
      • Zusammenfassung der Bravais-Gitter nach Pearson
      • Gittereigenschaften
        • Bestimmung von Gitterrichtungen
        • Miller'sche Indizes, Bestimmung von Gitterebenen
        • Sonderfall: Richtungen und Ebenen im hexagonalen Gitter
        • Gitterstörungen
          • Einleitung zu Gitterstörungen
          • Nulldimensionale Gitterstörungen
          • Eindimensionale Gitterstörungen
          • Zweidimensionale Gitterstörungen
          • Dreidimensionale Gitterstörungen
  • Mechanische Eigenschaften
    • Verformung
      • Einleitung zu Verformung
      • Reversible Verformung
      • Irreversible Verformung
      • Bruch
        • Einleitung zu Bruch
        • Spaltbruch
        • Scherbruch
        • Dauerbruch
    • Festigkeitssteigerung
      • Einleitung zu Festigkeitssteigerung
      • Reduzierung der Versetzungsdichte
      • Erzeugung kleinster Korngrößen
      • Teilcheneinlagerung
        • Einleitung zu Teilcheneinlagerung
        • Schneiden von Teilchen
        • Schneiden von Teilchen unter Paarbildung
        • Orowan-Mechanismus
  • Aufbau mehrphasiger Stoffe
    • Mischphasen
    • Phasengemische
    • Heterogene Gleichgewichte
    • Metastabile Gleichgewichte
    • Phasendiagramme
  • Wärmebehandlung
    • Diffusion
      • Einleitung zu Diffusion
      • Diffusion bei chemisch homogenen und inhomogenen Systemen
      • Mechanismen für einen Platzwechsel
    • Martensitische Umwandlung
    • Rückbildung der Festkörperstruktur
      • Einleitung zu Rückbildung der Festkörperstruktur
      • Kristallerholung
      • Rekristallisation
      • Kornwachstum
  • 85
  • 4
  • 202
  • 95
einmalig 39,00
umsatzsteuerbefreit gem. § 4 Nr. 21 a bb) UStG
Online-Kurs Top AngebotTrusted Shop

Unsere Nutzer sagen:

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 23.07.2016:
    "Top"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 19.02.2016:
    "Für mich alle relevanten Themen enthalten. Danke!"

  • Gute Bewertung für Werkstofftechnik 1

    Ein Kursnutzer am 02.02.2016:
    "Es ist alles soweit gut bis jetzt."

NEU! Sichere dir jetzt die perfekte Prüfungsvorbereitung und spare 10% bei deiner Kursbuchung!

10% Coupon: lernen10

Zu den Online-Kursen
