Bezeichnung von Eisengusswerkstoffen

WebinarTerminankündigung aus unserem Online-Kurs Technische Mechanik 3: Dynamik:
 Am 06.12.2016 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Gratis-Webinar (Dynamik) Gradlinige Bewegung eines Massenpunktes
- Dieses 60-minütige Gratis-Webinar behandelt die geradlinige Bewegung eines Massenpunktes.
[weitere Informationen] [Terminübersicht]

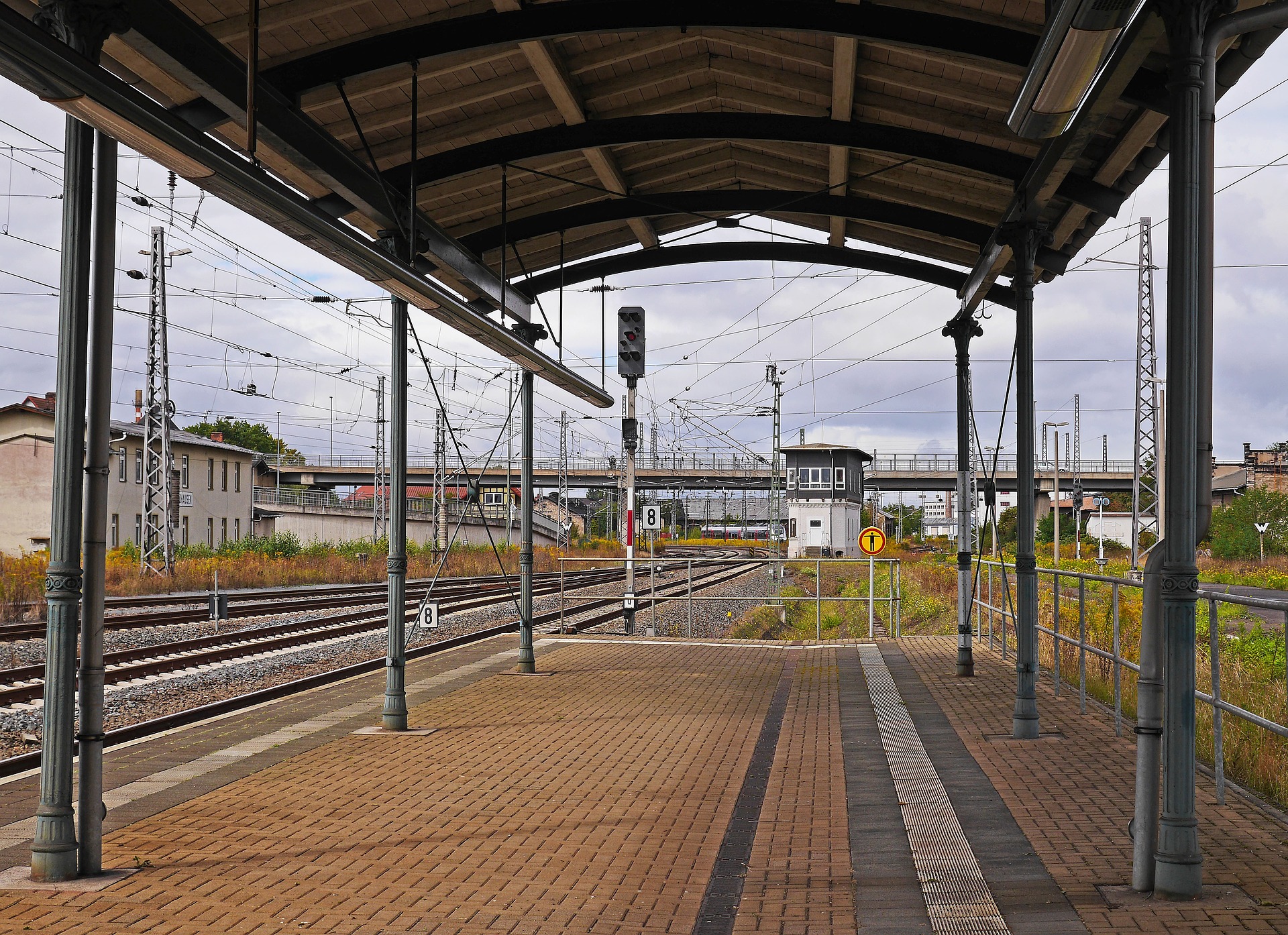

Pfeiler einer Bahnsteigüberdachung aus Gusseisen
Pfeiler einer Bahnsteigüberdachung aus Gusseisen

Gusseisenwerkstoffe lassen sich durch das Gusszeichen G identifizieren, wobei in den meisten Fällen zusätzlich zu dem G eine weitere Angabe über die Gussart erfolgt. Nur in seltenen Fällen, wenn es sich beispielsweise um einen hochlegierten Werkstoff handelt wird lediglich das Gusszeichen angeführt. Sollen noch weitere Angaben aufgeführt werden, so sind diese über einen Bindestrich mit der Kennzeichnung verbunden.

Kennzeichnung: GX -ZZ

G = Guss [Kennzeichnung]

X = Gussart

ZZ= Zusatzangabe [ Mindestzugfestigkeit]

Bei den Gusszeichen [GX] sind folgenden Vertreter gängig:

Gussart Kürzel
Gegossen G
Grauguss GG
Gusseisen mit Kugelgraphit GGG

Gusseisen mit Lamellengraphit

GGL
Hartguss GH
Stahlguss GS
Temperguss GT
schwarzer Temperguss GTS
weißer Temperguss GTW
Angehängt: Kokillenguss/Schleuderguss K/Z

Besonderheiten einzelner Gussarten

Hartguss: Hinter dem Kürzel GH können Zahlenwerte stehen. Liegt ein Zahlenwert zwischen 0 und 50 vor, so ist damit die Dicke der Außenschicht beschrieben. Nimmt dieser Zahlenwert einen Wert von 51 bis 99 an, so bezieht sich dieser auf die Rückprallhärte nach Shore.

Stahlguss: Hinter dem Kürzel GS folgt die Angabe der Zusammensetzung wie bei Stählen.

Anwendungsbeispiel

Beispiel

Welche Informationen stecken in der Kennzeichnung GH- 60?

Hierbei handelt es sich um die Kennzeichnung für einen Hartguss  mit einer Rückprallhärte von 60 Shore.

Multiple-Choice
Welche Informationen stecken in der Kennzeichnung GH- 40?
0/0
Lösen

Hinweis:

Bitte kreuzen Sie die richtigen Aussagen an. Es können auch mehrere Aussagen richtig oder alle falsch sein. Nur wenn alle richtigen Aussagen angekreuzt und alle falschen Aussagen nicht angekreuzt wurden, ist die Aufgabe erfolgreich gelöst.

Bild von Autor Jan Morthorst

Autor: Jan Morthorst

Dieses Dokument Bezeichnung von Eisengusswerkstoffen ist Teil eines interaktiven Online-Kurses zum Thema Werkstofftechnik 2.

Jan Morthorst verfügt über langjährige Erfahrung auf diesem Themengebiet.
