Walzprofilierung

Die Walzprofilierung oder Längsprofilierung ist ein Verfahren, bei dem Blechbänder oder Platinen mithilfe von Walzen in mehreren Stufen zu Profilen umgeformt werden. Die Formgebung erfolgt kontinuierlich. In jeder Umformstufe wird mindestens ein Rollenpaar benötigt.



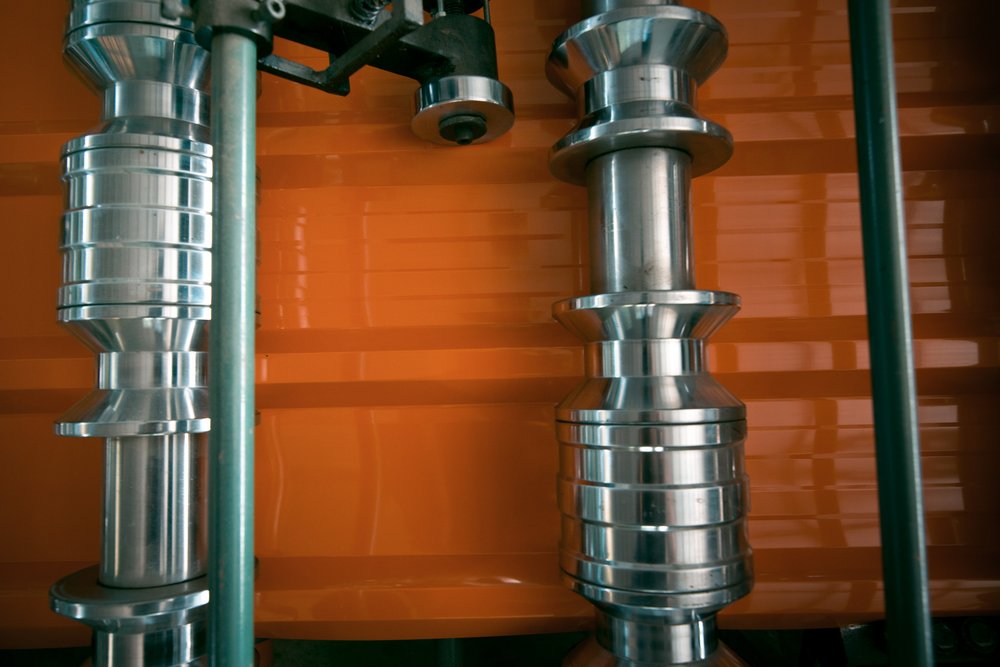

Profilwalzen
Walzprofilierung



In der nächsten Abbildung siehst du den schematischen Ablauf einer Profilgebung.

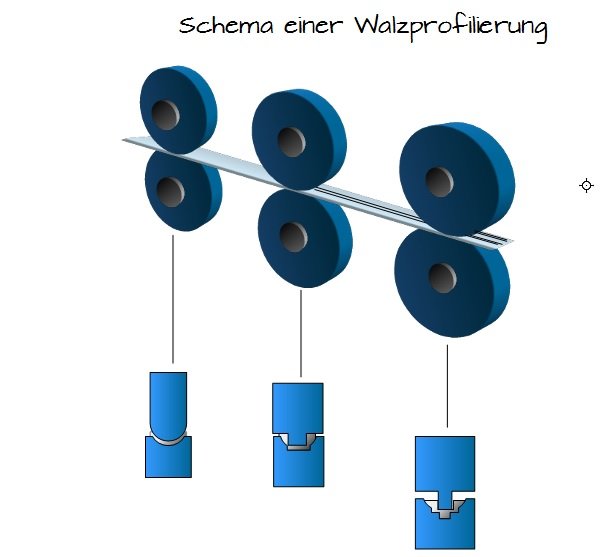

Schema einer Walzprofilierung
Schema einer Walzprofilierung



Wie du der Abbildung entnehmen kannst, erfolgt das Walzen schrittweise. Mit jedem Schritt wird das Profil vertieft.

Walzen eines Profils
Walzen eines Profils



Merke

Hier klicken zum AusklappenBesonders vorteilhaft bei diesem Verfahren ist, dass die Blechstreifen beliebige Längen haben dürfen.



Insgesamt lassen sich vier Grundformen unterscheiden:

  1. Falten: Hier erfolgt das Biegen um einen gemeinsamen Punkt.
  2. Sicken: Hierbei wird das Profil schrittweise vertieft.
  3. Rollen: Vom Rand ausgehend wird das Profil um mehr als 180° gebogen.
  4. Doppelung: Das Blech wird so weit gebogen bis es doppelt aufeinander liegt.

Merke

Hier klicken zum AusklappenKombiniert man diese Grundformen, so lassen sich unterschiedlichste Profilformen herstellen.
