Mathematische Transformation

WebinarTerminankündigung:
 Am 04.04.2017 (ab 16:00 Uhr) findet unser nächstes Webinar statt.
Laplace-Transformation
- In diesem 60-minütigen Gratis-Webinar wird gezeigt wie man die Sprungantwort für eine Sprungfunktion mit einer Laplace-Transformation berechnet.
[weitere Informationen] [Terminübersicht]

Sinn und Zweck von Transformationen bestehen in der Mathematik hauptsächlich darin Rechnungen zu vereinfachen. Dies ist auch in der Regelungstechnik der Fall.

Merke

Die Vereinfachung der Berechnung durch Transformation ist dadurch gegeben, dass Rechenoperationen höherer Ordnung durch Rechenoperationen niedriger Ordnung ersetzt werden.

Eine übliche Transformation ist beispielsweise die Logarithmierung. So ist es möglich eine Multiplikation durch die Addition von transformierten Größen zu ersetzen.

Merke

Mit der LAPLACE-Transformation  wird eine Differenziation in eine Multiplikation und eine Integration in eine Division umgewandelt. Es erfolgt also eine Überführung in algebraische Operation.

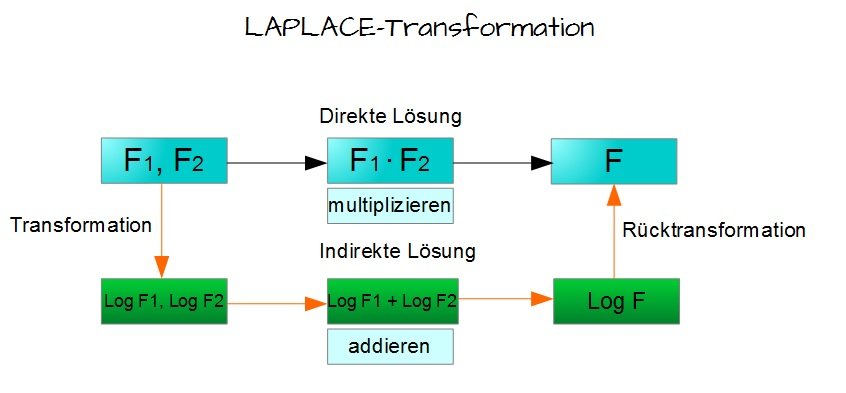

In der nachfolgenden Abbildung sind sie die beispielhafte Darstellung für die indirekte Lösungsmethode durch Transformation:

Laplace-Transformation
Laplace-Transformation

Wir sehen in der Abbildung zum Einen den direkten Lösungsweg, bei der die Funktionen $ F_1, F_2 $ miteinander multipliziert werden $ F = F_1 \cdot F_2 $ und zum Anderen den indirekten Lösungsweg, bei der die Funktionen zuerst in Logarithmusfunktionen $ log F_1, log F_2 $ transformiert, anschließend addiert $ log F = log F_1 + log F_2 $ und letztlich rücktransformiert werden $ log F \rightarrow F $.

Wichtig

Um den Überblick zu behalten, legt man bei der LAPLACE-Transformation einen Original- und einen Bildbereich fest. Was es mit diesen beiden auf sich hat erfahren Sie im kommenden Kurstext.
Lückentext
Bitte die Lücken im Text sinnvoll ausfüllen.
Mit der LAPLACE-Transformation  wird eine Differenziation in eine und eine Integration in eine umgewandelt. Es erfolgt also eine Überführung in algebraische Operation.
0/0
Lösen

Hinweis:

Bitte füllen Sie alle Lücken im Text aus. Möglicherweise sind mehrere Lösungen für eine Lücke möglich. In diesem Fall tragen Sie bitte nur eine Lösung ein.
