Technische Mechanik 3: Dynamik

Drehimpuls / Drehimpulssatz

In diesem Abschnitt wird der Drehimpuls und der Drehimpulssatz aufgezeigt. Es erfolgt ein ausführliches Beispiel zur Lösung von Aufgaben mittels des Drehimpulssatzes.

Drehimpuls

Der Drehimpuls $L^{(0)}$ eines Massenpunktes in Bezug auf einen Bezugspunkt $0$ (hier: Koordinatenursprung) ist definiert als das Moment des Impulses des Massenpunktes bezogen auf diesen Punkt $0$. Der Drehimpuls wird auch als Impulsmoment bezeichnet. In Vektorschreibweise wird dieser geschrieben zu:

Methode

Hier klicken zum Ausklappen

$L^{(0)} = r \; \times \; p = r \; \times \; mv$           Drehimpuls

Dabei ist $\times$ das Kreuzprodukt. Der Drehimpuls $L^{(0)}$ steht senkrecht auf der Ebene, die vom Ortsvektor $r$ und vom Geschwindigkeitsvektor $v$ aufgespannt wird:

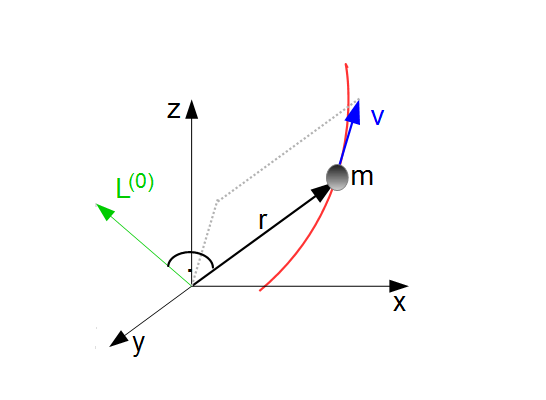

Drehimpuls

Es handelt sich hierbei also um den Drehimpuls um den Ursprung $0$. Dabei stehen der Ortsvektor $r$ und der Impuls $mv$ senkrecht zueinander.

Drehimpulssatz

Die Summe der Momente $\sum M$ aller äußeren Kräfte auf den Massenpunkt um den Punkt $0$ sollen mit dem Drehimpuls in Beziehung gesetzt werden. Hierzu betrachtet man zunächst das Newtonsche Grundgesetz:

$F = ma$


Für $a = \frac{dv}{dt}$ gilt dann:

$F = m \frac{dv}{dt}$

Das Newtonsche Grundgesetz wird nun vektoriell (Kreuzprodukt) mit dem Ortsvektor $r$ multipliziert:

$r \times F = r \times m \frac{dv}{dt}$

Dabei ist $ M^{(0)} = r \times F$ die Summe der Momente aller äußeren Kräfte $F$ auf den Massenpunkt um den Bezugspunkt $0$.

$M^{(0)} = r \times F = r \times m \frac{dv}{dt}$

Es gilt

$L^{(0)} = r \; \times \; mv$


und damit

$\frac{dL^{(0)}}{dt} = \frac{dr}{dt} \; \times \; mv +  r \times m \frac{dv}{dt}$

Da $v = \frac{dr}{dt}$ ergibt sich:

$\frac{dL^{(0)}}{dt} = \frac{dr}{dt} \; \times \; m \frac{dr}{dt} +  r \times m \frac{dv}{dt}$

Mit $\frac{dr}{dt} \times m \frac{dr}{dt} = 0$. Das Kreuzprodukt eines Vektors mit sich selbst ergibt Null (Kreuzprodukt: $\dot{r} \times \dot{r} = 0$). Der erste Term der rechten Seite fällt also weg:

Methode

Hier klicken zum Ausklappen

$\frac{dL^{(0)}}{dt} =  M^{(0)} =  r \times m \frac{dv}{dt}$           Drehimpulssatz

Merke

Hier klicken zum Ausklappen

Drehimpulssatz

Die Ableitung des Drehimpulses nach der Zeit $t$ entspricht der Summe der Momente aller äußeren Kräfte die auf den Massenpunkt in Bezug auf den Punkt $0$ wirken.


Wird das Moment $M^{(0)} = 0$, so ist der Drehimpuls konstant:

Methode

Hier klicken zum Ausklappen

$L^{(0)} = r \; \times \; mv = const.$


Betrachtet man nun die $x$,$y$-Ebene, so kann man den Drehimpuls auch in Komponenten darstellen:

$L^{(0)} = r \; \times \; mv$:

Methode

Hier klicken zum Ausklappen

$L^{(0)} = \left(\begin{array}{c} x \\ y \end{array}\right) \times m \left(\begin{array}{c} v_x \\ v_y \end{array}\right) = m(x \cdot v_y - y \cdot v_x)$

Sonderfall: Kreisbewegung

Drehimpuls Kreisbewegung

Im Sonderfall der Kreisbewegung ist der Drehimpuls (hier: kein Kreuzprodukt):

Methode

Hier klicken zum Ausklappen

$L^{(0)} = r \; m \; v$         Drehimpuls


Es besteht wieder der Zusammenhang (mit $r = const$ und $m = const$):

Methode

Hier klicken zum Ausklappen

$\frac{L^{(0)} }{dt} = M^{(0)} = rm \frac{dv}{dt}$


Will man das ganze in Abhängigkeit vom Winkel ausdrücken, so ergibt sich mit $v = r \dot{\varphi} = r \omega$:

Methode

Hier klicken zum Ausklappen

$L^{(0)} = r^2 \; m \; \omega$         Drehimpuls

mit

$\omega $ = Winkelgeschwindigkeit


Es besteht auch hier wieder der Zusammenhang:

$\frac{L^{(0)} }{dt} = M^{(0)}$


Und damit:

Methode

Hier klicken zum Ausklappen

$M^{(0)} = mr^2 \; \dot{\omega} = mr^2 \; \ddot{\varphi} $     Drehimpulssatz

mit

$\ddot{\varphi}$ = Winkelbeschleunigung

Beispiel: Drehimpuls und Beschleunigung

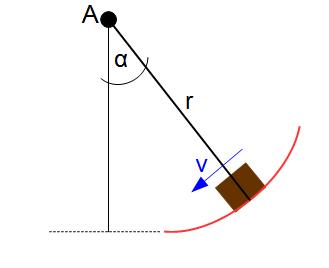

Beispiel Drehimpuls Beschleunigung

Beispiel

Hier klicken zum Ausklappen

Gegeben sei die obige Kiste, welche eine kreisförmig Rampe herunterrutscht. Die Reibung soll im vernachlässigt werden. Ist die Kiste beim Winkel $\alpha = 30°$ zur Vertikalen angekommen, so erreicht diese die Geschwindigkeit $v$. Für diese Position soll die Beschleunigung $a_t$ bestimmt werden.

Es handelt sich hier um eine kreisförmige Rampe. Deswegen wird der Drehimpuls bestimmt durch:

$L^{(A)} = r \; m \; v$

$\frac{dL^{(A)}}{dt}  = \frac{drmv}{dt} = mr \frac{dv}{dt}$


Die Ableitung ist gleich der Summe der Momente die auf den Massenpunkt wirken:

$\frac{dL^{(A)}}{dt}  = M^{(A)}$

Das Freikörperbild sieht wie folgt aus:

Freikörperbild Drehimpuls

Das Freikörperbild zeigt die Kräfte, die an der Kiste angreifen. Dabei greift die Gewichtskraft $G = mg$ an den Massenpunkt der Kiste an, sowie die Normalkraft $N$, welche die Kiste in der Rampe hält und verhindert, dass dieser in Richtung Erdmittelpunkt beschleunigt. Da die Reibung vernachlässigt werden soll, tritt keine Reibungskraft $R$ auf.

Die Beschleunigung $a = \frac{dv}{dt}$ kann nun bestimmt werden:

$\frac{dL^{(A)}}{dt} = M^{(A)} $

$\rightarrow \; mr \frac{dv}{dt} =  M^{(A)} $


Die Summe der Momente $ M^{(A)}$ aller Kräfte, die an die Kiste angreifen für den Bezugspunkt $A$ sind zunächst zu bestimmen. Es existieren die beiden Kräfte $G$ und $N$. Allerdings besitzt $N$ keinen Hebelarm, d.h. die Wirkungslinie von $N$ schneidet bereits den Bezugspunkt. Für die Momentenberechnung fällt $N$ also raus. $G$ hingegen besitzt den Hebelarm, welcher im obigen Freikörperbild rot markiert ist. Ein Hebelarm ist immer der senkrechte Abstand der Kraft zum Bezugspunkt oder:

Merke

Hier klicken zum Ausklappen

Die Kraft wird solange parallel zu sich selbst verschoben, bis die Wirkungslinie der Kraft den Bezugspunkt schneidet. Diese Parallelverschiebung ist der senkrechte Abstand und damit der Hebelarm.

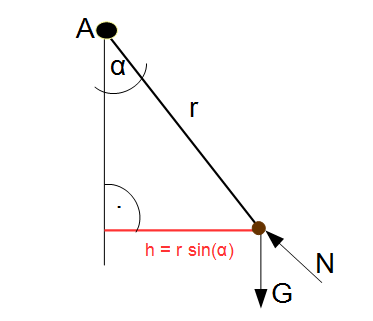

Die Kraft $G$ wird also solange parallel zu sich selbst verschoben (rote Linie), bis die Wirkungslinie der Kraft $G$ den Bezugspunkt $A$ schneidet. Mittels Winkelberechnungen im rechtwinkligen Dreieck kann man die rote Linie bestimmen. $r$ ist gegeben und $\alpha$ ist gegeben. $r$ stellt die Hypotenuse dar, die rote Linie stellt die Gegenkathete $h$ dar:

$\sin(\alpha) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}} = \frac{h}{r}$

Beispiel

Hier klicken zum Ausklappen

$h = r \sin (\alpha)$                  Hebelarm von $G$


Es ist also:

$M^{(A)} = G r \sin (\alpha) $

Es gilt $G = mg$:

$M^{(A)} = mg \; r \sin (\alpha) $

Mit $\frac{dL^{(A)}}{dt} =  M^{(A)} $ ergibt sich demnach:

$mr \frac{dv}{dt} = mg \; r \sin (\alpha) $

Auflösen nach $a = \frac{dv}{dt}$

$a = \frac{mg \; r \sin (\alpha)}{mr} $

$a = g \sin (\alpha)$

$a = 9,81 \frac{m}{s^2} \sin (30°) = 4,91 \frac{m}{s^2}$.

Steht die Kiste in diesem Winkel $\alpha = 30°$, so ist die Beschleunigung bei $4,91 \frac{m}{s^2}$.

Beispiel: Pendel

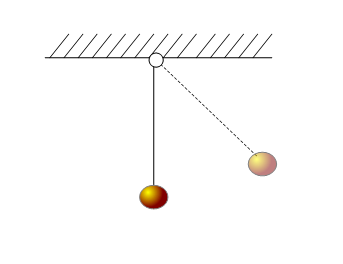

Beispiel Drehimpuls Pendel

Beispiel

Hier klicken zum Ausklappen

Gegeben sei die obige Kugel, welche an einem Seil $S$ mit der Länge $l = 30 cm$ hängt. Es soll der Drehimpuls in Abhängigkeit von der Lage der Kugel bestimmt werden.

Zunächst wird das Freikörperbild gezeichnet. Es wird der Winkel $\varphi$ mit positiver Drehrichtung eingeführt. Der Drehimpuls soll bezüglich des Punkes $A$ bestimmt werden.

Freikörperbild Drehimpuls Pendel

Da es sich hierbei um eine Kreisbewegung des Pendels handelt, gilt:

$L^{(A)} = r \; m \; v$

Dabei ist $r = l$:

$L^{(A)} = l \; m \; v$


Der Drehimpuls soll in Abhängigkeit von der Lage bestimmt werden. D.h. also in Abhängigkeit vom Winkel $\varphi$:

Methode

Hier klicken zum Ausklappen

$L^{(0)} = l^2 \; m \; \omega$

mit

$\omega = \dot{\varphi}$


Es besteht auch hier wieder der Zusammenhang:

$\frac{L^{(0)} }{dt} = M^{(0)}$

Es gilt:

$\frac{L^{(0)} }{dt} = ml^2 \; \dot{\omega} = ml^2 \; \ddot{\varphi} $

Es werden nun zunächst die Summe der Momente aller Kräfte die auf die Kugel wirken in Bezug auf den Punkt $A$ bestimmt:

$M^{(0)} = -G \cdot l \sin(\varphi)$

Mit $G = mg$ ergibt sich:

$M^{(0)} = -mg \cdot l \sin(\varphi)$

Das Minuszeichen resultiert, weil die Gewichtskraft $G$ das Pendel entgegen der positiven Drehrichtung nach unten zieht.

Gleichsetzen von $\frac{L^{(0)} }{dt} = M^{(0)}$:

$ml^2 \; \ddot{\varphi}  = -mg \cdot l \sin(\varphi)$

$ml^2 \; \ddot{\varphi}   + mg \cdot l \sin(\varphi) = 0$     / :m

$l^2 \; \ddot{\varphi}   + g \cdot l \sin(\varphi) = 0$     / :l²

$\ddot{\varphi}   +  \frac{g}{l} \sin(\varphi) = 0$

Schlägt das Pendel nun um 30° aus, so ergibt sich die Winkelbeschleunigung $\ddot{\varphi}$ zu:

$\ddot{\varphi}  + \frac{9,81 \frac{m}{s^2}}{0,3 m}  \sin(30°) = 0$

$\ddot{\varphi} = - \frac{9,81 \frac{m}{s^2}}{0,3m}  \sin(30°) $

$\ddot{\varphi} = -16,35 s^{-2}$

Das negative Vorzeichen bei der Winkelbeschleunigung gibt an, dass sich mit jedem Pendelschlag die Winkelgeschwindigkeit verringert. Die hier angegebene Winkelbeschleunigung gilt nur für den Ausschlag des Pendels um 30° zur Vertikalen. Betrachtet man nun einen Winkel von 45°, so muss die Winkelbeschleunigung größer sein:

$\ddot{\varphi} = - \frac{9,81 \frac{m}{s^2}}{0,3 m}  \sin(45°)  = -23,12 s^{-2}$

Bei einem Winkel unter 30° entsprechend geringer:

$\ddot{\varphi} = - \frac{9,81 \frac{m}{s^2}}{0,3 m}  \sin(20°)  = -11,18 s^{-2}$

Alternativ kann man auch bei gegebener Winkelbeschleunigung den Winkel $\varphi$ bestimmen:

$\varphi = -\sin^{-1} (\frac{\ddot{\varphi} \cdot 0,3 m}{9,81 \frac{m}{s^2} })$


Bei einer Winkelbeschleunigung von $\ddot{\varphi} = -16,35 s^{-2}$ ergibt sich demnach der Winkel:

$\varphi = -\sin^{-1} (\frac{-16,35 s^{-2} \cdot 0,3 m}{9,81 \frac{m}{s^2} }) =30°$


Beispiel: Konstaner Drehimpuls

Beispiel Drehimpuls Kreisbahn

Beispiel

Hier klicken zum AusklappenGegeben sei die obige Kugel, welche sich auf einer reibungsfreien Kreisbahn bewegt (Draufsicht von oben). Das Seil, an welchem die Kugel hängt, habe die Länge $r_0 = 10 cm$. Die Kugel hat eine Drehzahl von $n_0 = 1.000 min^{-1}$ (Umdrehungen pro Minute).

(a) Wie groß ist die Winkelschwindigkeit $w_1$, wenn das Seil auf $r_1 = 15 cm$ verlängert wird?
(b) Wie ändert sich in dieser Situation die Seilkraft $S$?

Das Freikörperbild sieht wie folgt aus:

Beispiel Freikörperbild Drehimpuls Kreisbahn

(a) Winkelgeschwindigkeit bestimmen

Es existiert hier nur die Seilkraft $S$ in der betrachteten Ebene. Die Draufsicht auf die Kreisbahn ist hier von oben. Die Gewichtskraft wirkt nach unten, wird aber durch die Kreisbahn selber aufgehoben. Das bedeutet $N = G$. Es muss also nur die Seilkraft $S$ betrachtet werden.

Es wird zunächst die Summe der Momente aller Kräfte die auf die Kugel wirken in Bezug zum Punkt $A$ betrachtet. Da die Seilkraft die einzige Kraft ist, die berücksichtigt werden muss und die Wirkungslinie dieser den Bezugspunkt $A$ bereits schneidet, existiert kein Hebelarm und damit ist:

$ M^{(A)} = 0$.

Das wiederrum bedeutet, dass der Drehimpuls konstant ist:

$\frac{dL^{(A)}}{dt} = 0$    und damit    $L^{(A)} = const$.

Was bedeutet das?

Es gilt für den Drehimpuls:

$L_0^{(A)} = mrv$

Mit $v = r \dot{\varphi} = r \omega$:

$L_0^{(A)} = mr^2 \omega $

Es wird nun zunächst der Drehimpuls $L_0^{(A)}$ bestimmt:

$L_0^{(A)} = mr_0^2 \omega_0$

Und dann der Drehimpuls $L_1^{(A)}$:

$L_1^{(A)} = mr_1^2 \omega_1$

Da der Drehimpuls konstant ist gilt:

$L_0^{(A)} = L_1^{(A)} $

$mr_0^2 \omega_0 = mr_1^2 \omega_1$

Auflösen nach $\omega_1$:

$\omega_1 = \frac{mr_0^2 \omega_0 }{mr_1^2 }$

$\omega_1 = \frac{r_0^2 \omega_0 }{r_1^2 }$

Es muss als nächstes die Winkelgeschwindigkeit $\omega_0$ bestimmt werden. Diese kann aus der Drehzahl $n_0$ bestimmt werden. Die Kugel dreht sich 1.000 mal in einer Minute um die Kreisbahn. Das bedeutet bei einer Drehzahl $n_0$ wird in einer Minute ein Winkel von $n_0 \cdot 2\pi$ überstrichen. Die Winkelgeschwindigkeit ergibt sich dann in Sekunden:

Methode

Hier klicken zum Ausklappen

$\omega_0 = n_0 \cdot 2\pi = \frac{1.000}{60} s^{-1} \cdot 2\pi = 104,72 s^{-1}$

Es können nun aller Werte eingesetzt werden, um $\omega_1$ zu bestimmen:

$\omega_1 = \frac{(10 cm)^2 \cdot 104,72 s^{-1} }{(15 cm)^2 }$

Methode

Hier klicken zum Ausklappen

$\omega_1 = 46,54 s^{-1}$

Die Winkelgeschwindigkeit $\omega_1$ ist geringer als $\omega_0$. Grund dafür ist, dass das Seil länger ist und damit auch der Weg, den die Kugel für die Umrundung der Kreisbahn benötigt.

Die Drehzahl liegt nun bei:

$\omega = n_0 \cdot 2\pi $

$n_1 = \frac{\omega_1}{2\pi} = \frac{46,54 s^{-1}}{2\pi} = 7,41 s^{-1} = 444 min^{-1}$

(b) Seilkraft bestimmen

Es soll noch bestimmt werden, wie sich die Seilkraft ändert, d.h. also $S_1 - S_0$. Dazu benötigt man das Newtonsche Grundgesetz, um die Seilkraft $S_0$ zu bestimmen:

$\nearrow  F = ma$

$S_0 = ma_0$


Damit $S_0$ bestimmt werden kann, muss $a$ gegeben sein. Es handelt sich hierbei um eine ebene Kreisbewegung (siehe Abschnitt: Sonderfall Kreisbewegung). Die Beschleunigung lässt sich hier ermitteln durch die beiden skalaren Komponenten:

$a = \sqrt{a_r^2 + a_{\varphi}^2}$

Da es sich um eine konstante Winkelbeschleunigung $\omega = const$ handelt, fällt die Umfangsbeschleunigung weg (Ableitung von $\omega$ gleich Null):

$a = a_r =  r \omega^2$

Einsetzen:

$S_0 = m \cdot r_0 \omega_0^2$

$S_0 = m \cdot  0,1 m \cdot (104,72 s^{-1})^2 $

Es gilt nun $S_1$ zu bestimmen durch:

$S_1 = m \cdot r_1 \omega_1^2$

$S_1 = m \cdot 0,15m \cdot (46,54 s^{-1})^2$

Es wird nun $S_1$ in Abhängigkeit von $S_0$ bestimmt, indem $S_0$ nach $m$ aufgelöst und in $S_1$ eingesetzt wird:

$S_1 = S_0 \frac{1}{0,1 m \cdot (104,72 s^{-1})^2} \cdot 0,15 m \cdot (46,54 s^{-1})^2$

Methode

Hier klicken zum Ausklappen

$S_1 = 0,2963 S_0$


Die Seilkraft $S_1$ ist also das 0,2963-Fache der Seilkraft $S_0$. Beträgt nun z.B. die Masse $m = 10 kg$, so ergeben sich die Kräfte:

$S_0 =10 kg \cdot  0,1 m \cdot (104,72 s^{-1})^2  = 10.966,28 N

$S_1 = 0,3 S_0 = 3.248,96 N$

Berechnet man die Seilkraft $S_1$ direkt aus der Formel ergibt sich:

$S_1 = 10 kg \cdot 0,15m \cdot (46,54 s^{-1})^2 = 3.248,96 N$

Die Seilkraft verringert sich also mit zunehmender Länge.
