Technische Mechanik 1: Statik - Fachwerke

Kursangebot | Technische Mechanik 1: Statik | Fachwerke

Technische Mechanik 1: Statik

Fachwerke

Fachwerke sind Tragwerke, welche nur aus geraden Stäben bestehen.

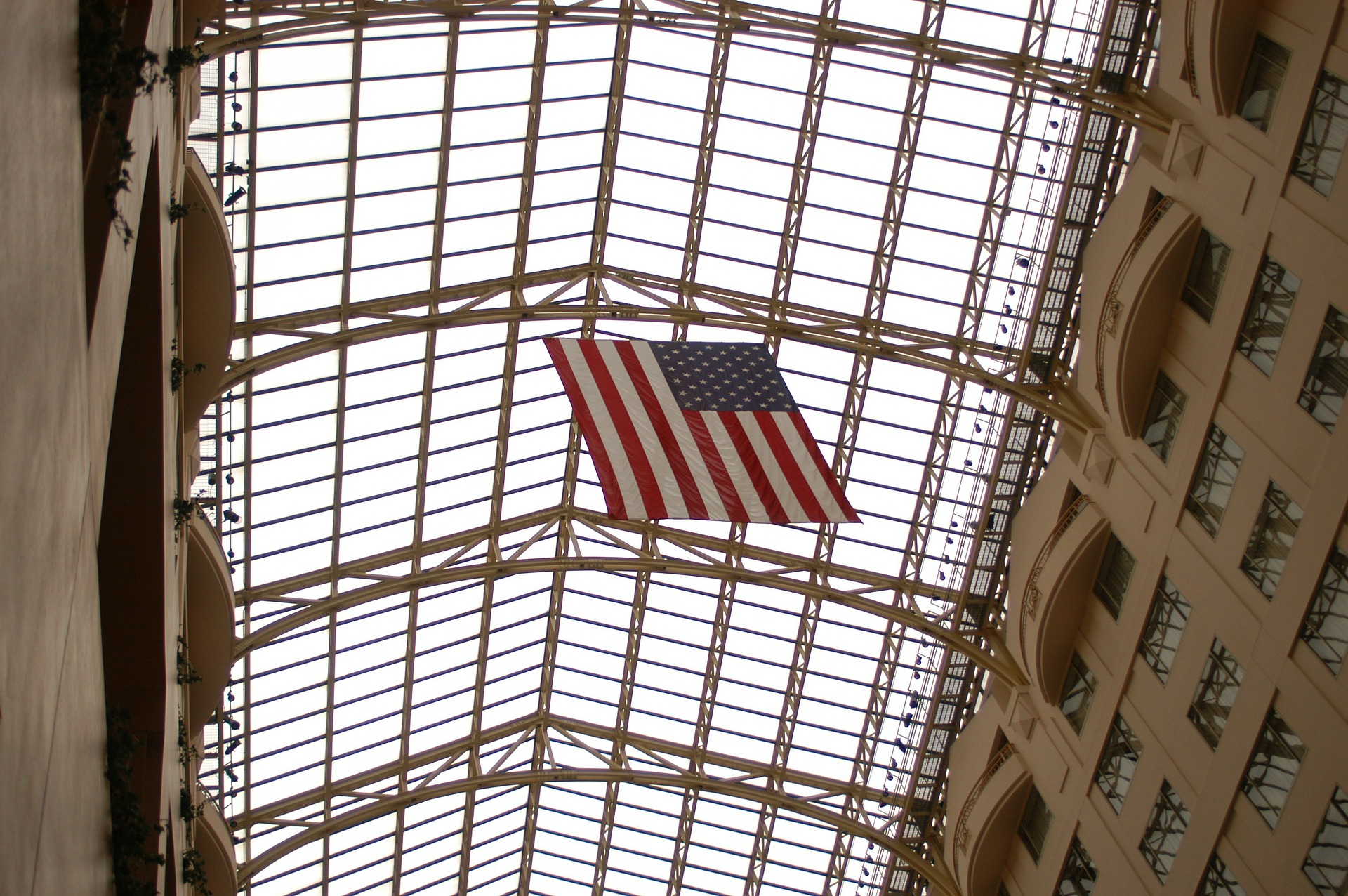

Fachwerk als Dachkonstruktion
Fachwerk als Dachkonstruktion

Oder

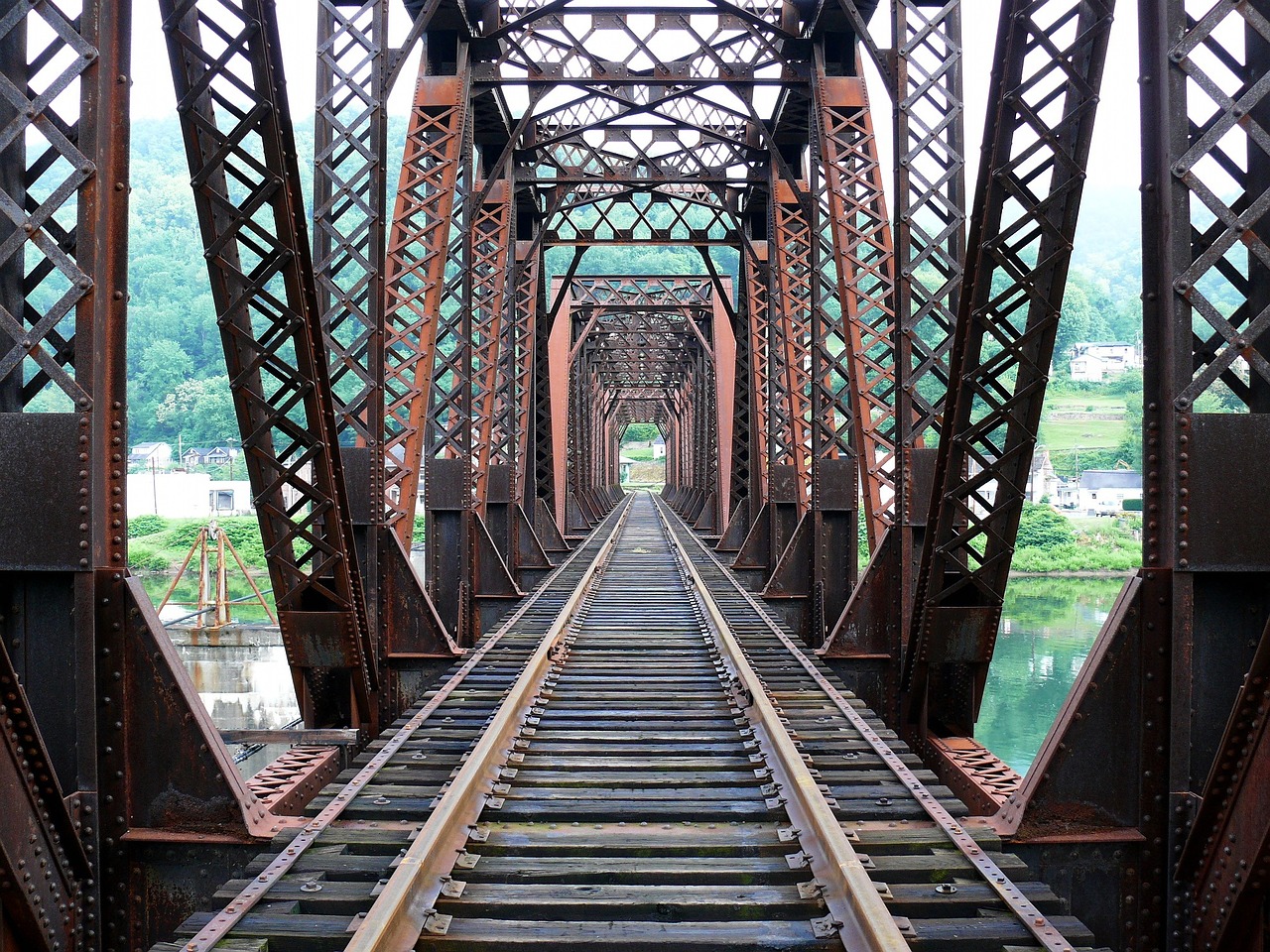

Fachwerk als Brückenkonstruktion
Fachwerk als Brückenkonstruktion

Es werden folgende idealisierte Annahmen getroffen, damit die auftretenden Kräfte berechnet werden können:

  • Die Stäbe sind an ihren Endpunkten (Knoten) gelenkig und reibungsfrei miteinander verbunden.
  • Eingeprägte Lasten bzw. Auflagerreaktionen greifen nur in den Knoten an.
  • Die Stäbe können nur auf Druck oder Zug beansprucht werden (d.h. keine Momente und Querkräfte)

Es handelt sich hierbei um idealisierte Fachwerke. In der Wirklichkeit sind diese Annahmen nur annähernd erfüllt. Im Weiteren werden ebene Fachwerke betrachtet, welche die oben genannten Annahmen erfüllen.
